Hornyphon Rex 39W - Renovácia

Autor: L.Malina, ČR. Fotoalbum a poznámky z renovácie rádia

Tento přijímač se vyznačuje zcela atypickým ovládáním a revolučním motorovým laděním s desetinásobnou předvolbou stanic. Levý ovládací knoflík ovládá 2x čtyřnásobnou barvu zvuku a síťový vypínač. Středním se volí KV, SV, místní příjem SV a DV pásmo. Pravým lze ručně ladit a současně řídit hlasitost vychylováním ovládacího knoflíku nahoru a dolů.

Původní stav



Kutilská úprava, trafo, usměrňovač, koncová elektronka, vyřazené motorové ladění


Myší úprava



Vymyšený reproduktor




Kam až dosáhly myší zoubky


Na první pohled vypadá šasi pěkně neboť je z hliníku ale jistá místa jsou i tady silně napadená. Elektrolýza v praxi, hliník-měď-železo + vlhko


Zadní dekl



Renovace


Ladící kondenzátor s prstencem a přítlačnými kolíky pro automatické ladění



Motor ladění


Spínač takzvaného tichého ladění při chodu motoru je sepnutý



Spřažení ručního ladění, hlasitosti a motoru


Hotové šasi






Opravy a repliky

Síťové trafo vykazovalo mezizávitový zkrat, také již nebylo originál a jiné velikosti. Pomohl jsem si ze starého šasi z Populáru 521A které mi zbylo a kde trafo je přesné velikosti. Abych mohl také zprovoznit motorové ladění bylo potřeba mít k dispozici 2x 5V. Po odstranění vrchního krycího papíru se mi ještě podařilo namotat 25 závitů 0,7 mm drátu a teflonovou pásku bez rozebrání trafa. Druhé pětivoltové napájení je upraveno z 6,3V přes odpor 0,5 Ω. Touto malou odchylkou napájecího zdroje a koncovou elektronkou EL11 místo EL3 (jiná patice která již byla předělaná) jsem se odchýlil od původního originálního schéma.



Ladící knoflík


Původní mosazné úchytné kolíky okrasných lišt téměř všechny upadly a tak jsou nahrazené měděnými. Původní oprýskaný chrom obroušen a kovové lišty vyleštěny a nalakovány tak aby zůstal kovový vzhled.


Náhrada dýhy, červotočí díry a jiné drobnosti


Co bylo k dispozici tak jsem použil původní obaly kondenzátoru. Po ohřátí šly lehce rozebrat.


Zde jsou všechny papírové části které chyběly částečně nebo úplně. Po několikadenním hledání na internetu jsem získal různé nekvalitní fota ale i tak velmi cenné od kterých jsem se mohl odrazit a vyrobit kvalitní repliky chybějících části. Doufám že oceníte pokud něco postrádáte.

Nové ukazatele


Replika, vytiskla na hrubém fotopapíru, nalakována z obou stran aby papír zplastičtil a poté vyřízla žiletkovým řezákem. Nastříbřeno a opět několikrát přelakováno


Kryt na mezifrekvence


Rozmístění elektronek, nalepená na boku skříně


Číslo přístroje


Pečeť kvality, s tím jsem si vyhrál.


Zadní dekl


Sken stupnice

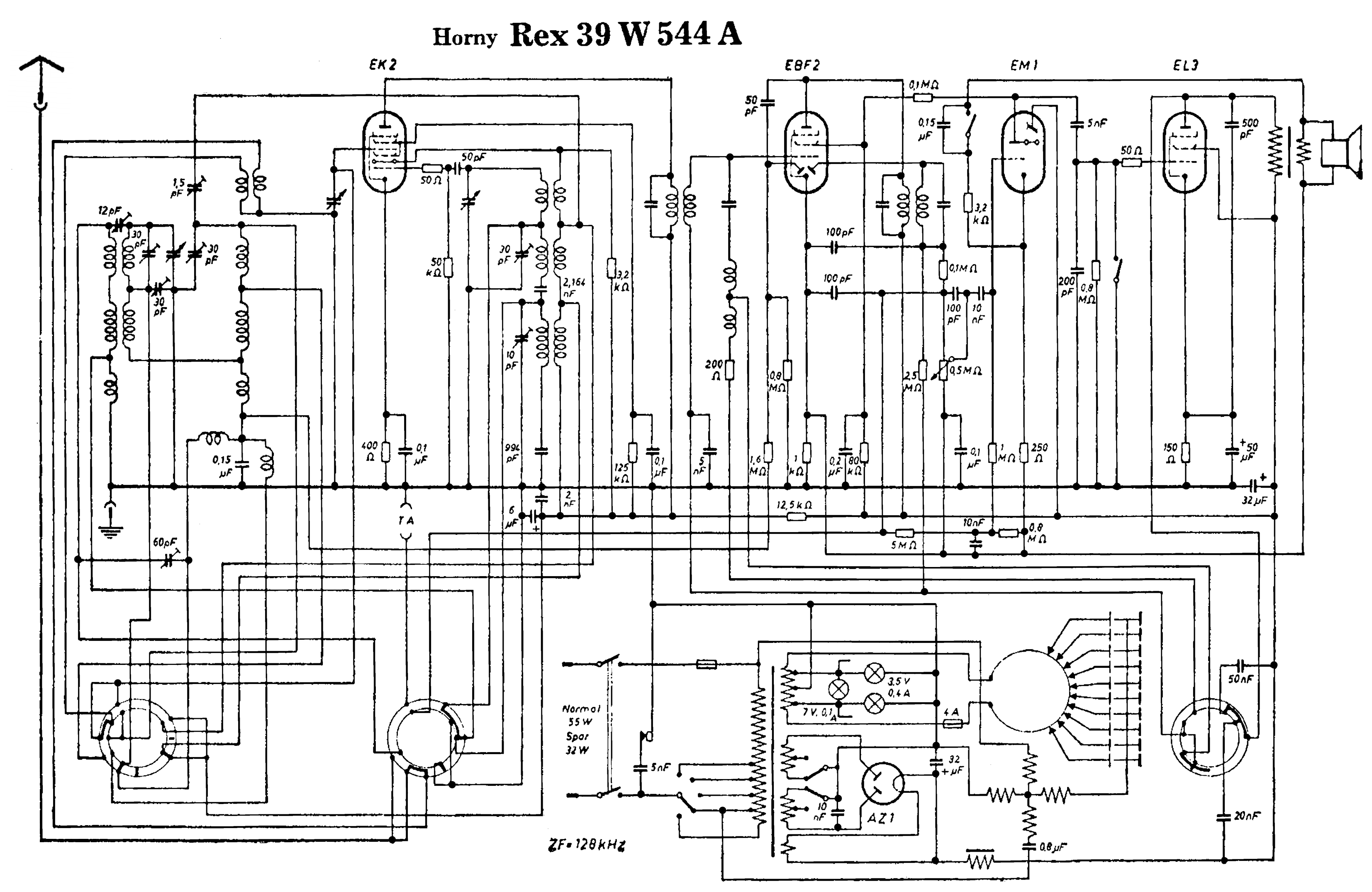

Schéma zapojení


Celkový výsledek
