V tomto fotoalbume nájdete niekoľko fotografií z renovácie šasí rádia Philips 964A a opravy reproduktoru, ilustrujúce postupné rozobratie reproduktoru, vyčistenie a zmontovanie. Postupovalo sa podľa servisného návodu M.Berana. Nakoľko v nálezovom reproduktoru stave nebola dostupná membrána, tak sa spravila náhradná z inej starej membrány. Kovové časti sa dôkladne vyčistili mosadznou kefkou, niektoré železné časti, najmä skrutky, bolo treba odhrzovať chemicky. Kmitací systém mal poruchu, mosadzný rámik prenášajúci kmity od jazýčka ku membráne bol zlomený v bode, kde sa jazýček spája s rámikom - je to spojené tenkým pružným plieškom a prispájkované. Pri demontáži si nezabudnite označiť póly (S,J) podkovového magnetu a k nim prislúchajúce nadstavce. Potom to musíte pri montáži dodržať, aby sa príslušné nadstavce priskrutkovali k príslušným pólom.

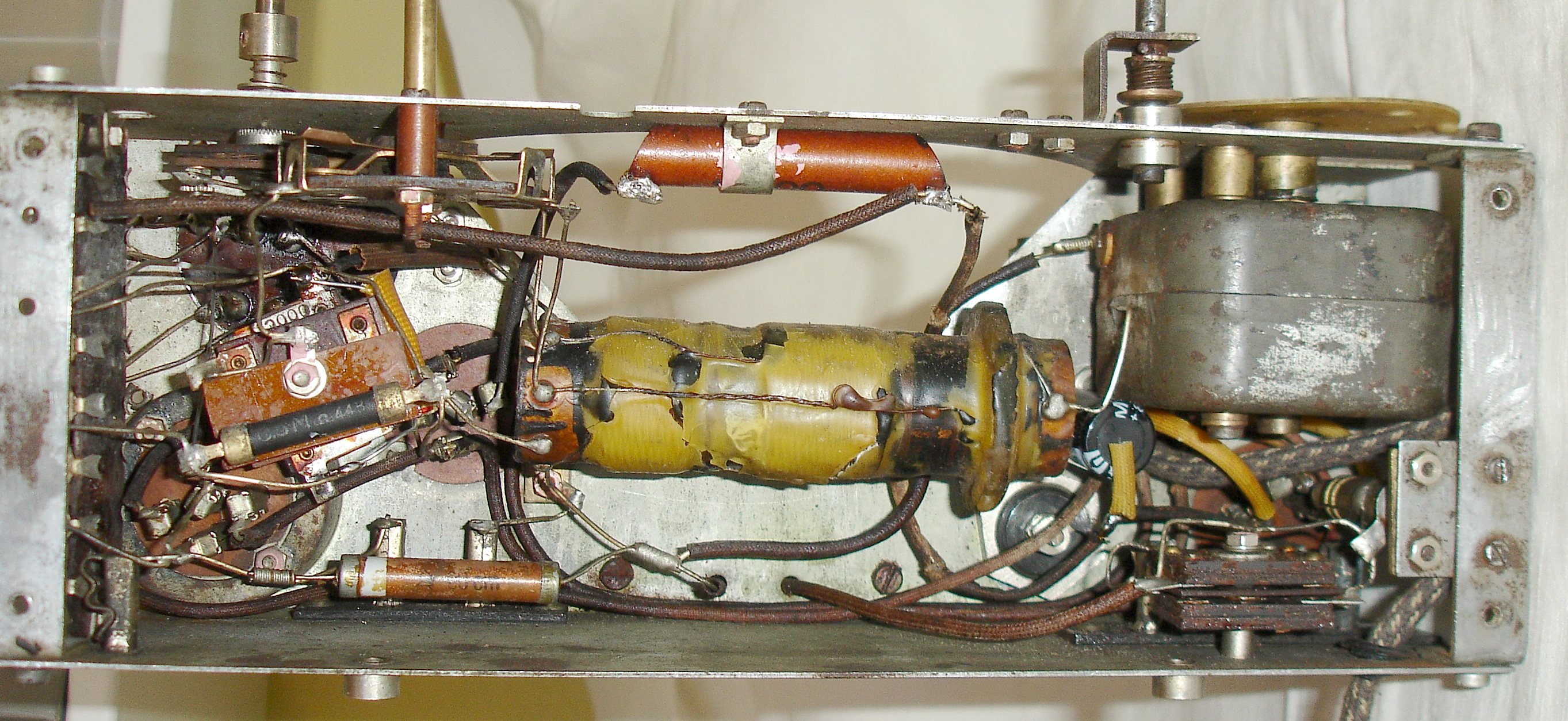

Šasí - nálezový stav

Šasí - po renovácii

Keď kliknete na ikonu súboru, tak získate väčší detail

Reproduktor - Nálezový stav

Montáž reproduktoru

V ľavom hornom rohu vidíte mosadzný rámik a pod ním kmitací jazýček, tieto dva dielce majú byť spojené malým pružným plieškom.
Póly a nadstavce (v strede) sú označené S a J.

Nasleduje montáž, krok po kroku:

Reproduktor - originálny, bez opravy
