Sieťové a výstupné tranformátory - ADAST, n.p. JISKRA, v.d. a Tesla n.p.

Súvisiace články: Ako opraviť výstupný transformátor

Postupným sústreďovaním výroby slaboprúdových transformátorov do n. p, ADAST, závod Dubnica, stávala se situácia vo výrobe neprehľadnou v dôsledku veľkého množstva typov, ktoré sa vyrábajú podľa dokumentácie doterajších výrobcov. Na každom transformátore, preberanom do výroby, sú badateľné charakteristické znaky doterajších výrobcov, a to ako po stránke konštrukčných zvyklostí, tak aj po stránke výrobných zariadený ktoré u toho ktorého výrobcu prevládali. V mnohých prípadoch sa transformátory približne rovnakých elektrických parametrov podstatne od seba líšili konštrukčným zhotovením. Pritom však využitie materiálu a vhodných konštrukčných prvkov nebolo vždy najvýhodnejšie. Je celkom pochopiteľné, že neodôvodniteľné veľkým počtom typov sa výroba zbytočne predražuje a je preto celkom opodstatnené zvyšovanie sériovosti pri súčasnom znížení sortimentu. Zníženie sortimentu možno uskutočniť dôslednou typizáciou a unifikáciou, pri zavádzaní ktorých práve možno použiť najvýhodnejšie konštrukčné prvky tak, aby sa dala hodnota materiálu čo najviac využiť.

Pre zníženie výrobných nákladov a tým i ceny transformátorov a zvýšenie celkovej technickej úrovne navrhla vývojová skupina transformátorov pri ADAST, n. p., závod Dubnica typizované rady napájacích transformátorov a filtračných tlmiviek. Transformátory a ich parametre boli odsúhlasené komisiou zloženou zo zástupcov týchto podnikov: všetky podniky TESLA, VÚST A. S. Popova, Výskumný ústav telekomunikácií, Elektrotechnický skúšobný ústav, Štátna plánovacia komisia, Kovo a iné zainteresované organizácie.

Keďže sa tieto typizované transformátory a tlmivky objavia i v predajniach s elektrotechnickým a rádiotechnickým tovarom, považujeme za potrebné oboznámiť amatérov týmto článkom s hlavnými vlastnosťami a parametrami transformátorov.

(dodal P.Holman, SR) - (Prevzaté z časopisu Amatérske rádio - Lístkovnica rádioamatéra)

Pozrite aj ďalšiu dokumentáciu výstupných transformátorov.

ADAST, n.p. Dubnica

Sieťové transformátory
9WN66300, 9WN66301, 9WN66302, 9WN66303, 9WN66304, 9WN66305, 9WN66306, 9WN66307, 9WN66308, 9WN66309, 9WN66310, 9WN66311, 9WN66312, 9WN66313, 9WN66314, 9WN66315, 9WN66316, 9WN66317, 9WN66318, 9WN66319, 9WN66320, 9WN66321, 9WN66322, 9WN66323, 9WN66324, 9WN66325, 9WN66326, 9WN66327

Budiaci transformátor 9WN669900 (dodal V.Balek)

Výstupné transformátory
9WN67601, 9WN67602, 9WN67603, 9WN67604, 9WN67605, 9WN67606, 9WN67607, 9WN67608, 9WN67611, 9WN67613, 9WN67615, 9WN67616

Filtračné tlmivky
9WN65110, 9WN65111, 9WN65112, 9WN65113, 9WN65114

Jiskra

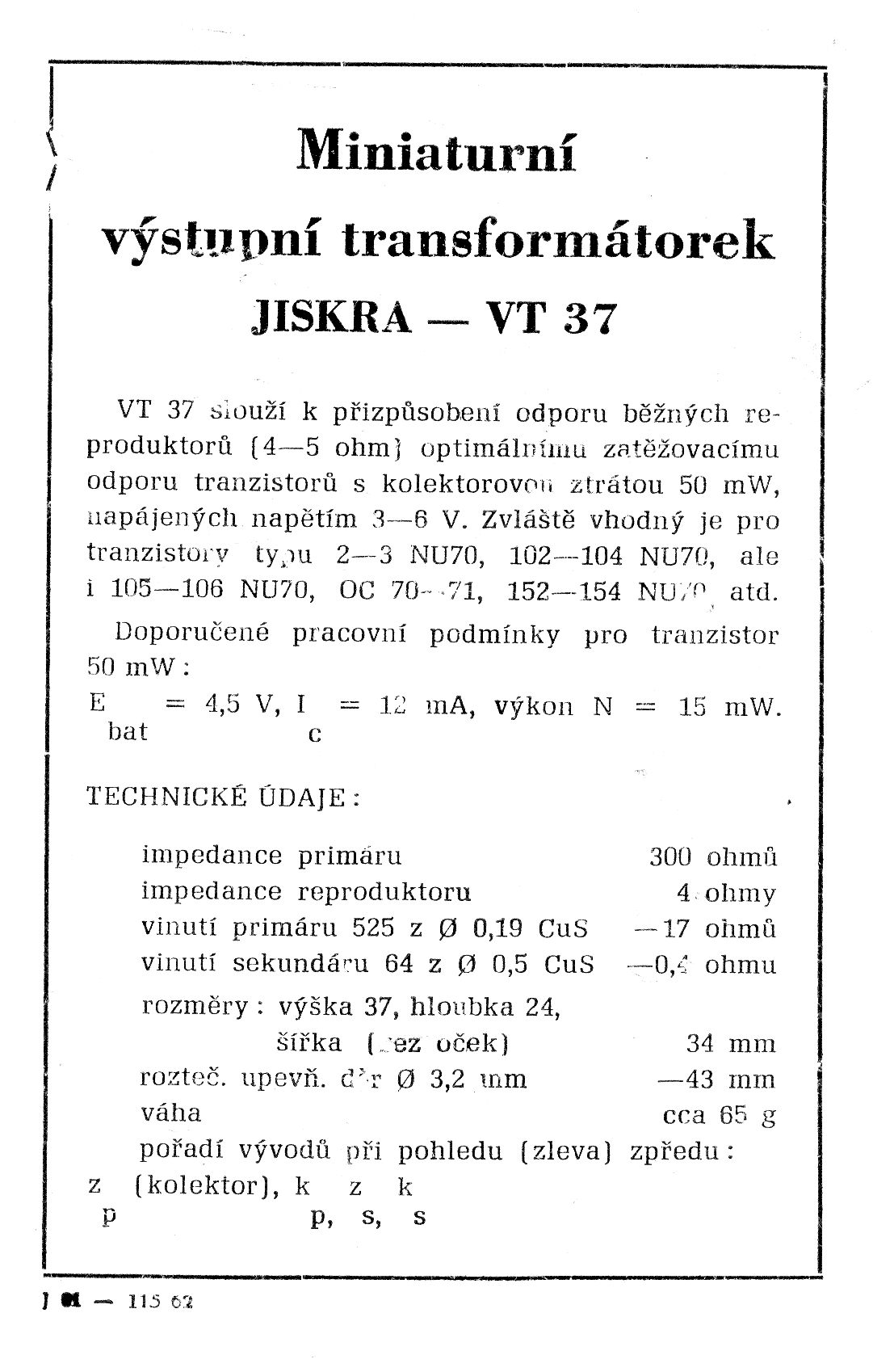

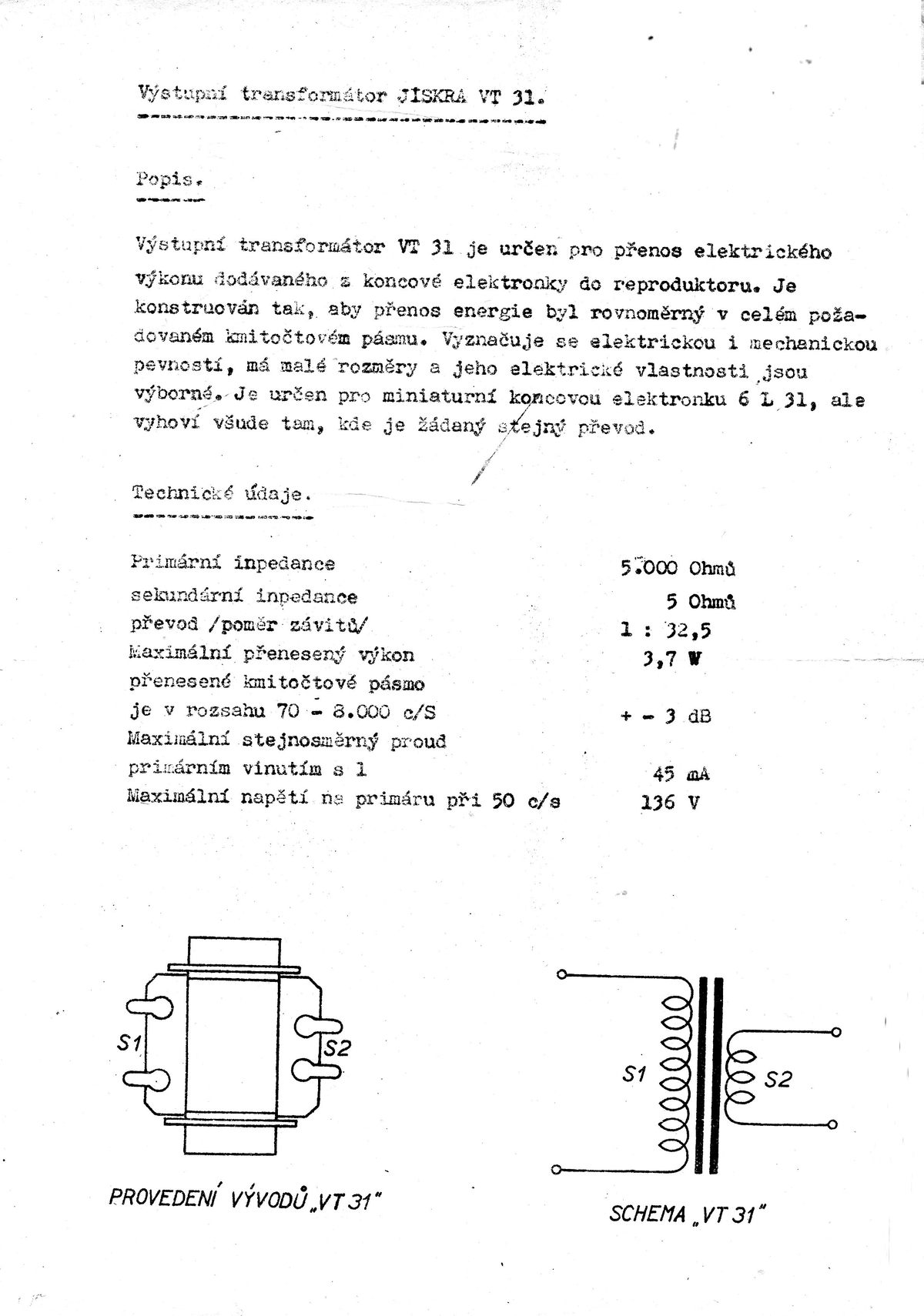

Budiace a výst.transfomátory: BT38, BT39, VT31, VT35, VT36, VT37, VT38, VT39
MF tranformátory: MFTR7, MFTR11, MFTR20
Feritová anténa: JFA1, JFA2

(dodal. J.Vorel, ČR)

Tesla n.p.

Výstupné transformátory k reproduktorom

Katalóg Domáce potreby, 1963
(dodal P.Lipták, SR)

Dokumenty :: Poradenstvo

Vytvorené: 17.3.2008
