Sonora a Sonoreta - pátranie po príjimačoch

J.Pulchart, ČR. 29.4.2010

Dobrý den,
Dlouho mé pátrání nijak nepokročilo, až minulý týden, když jsem objevil na Aukru "Staré bakelitové rádio Super Sonora"(č. aukce 1013997430), které mělo tuto stupnici. Bylo osazeno "čtyřmi ervéčky a nějakou jednou další".

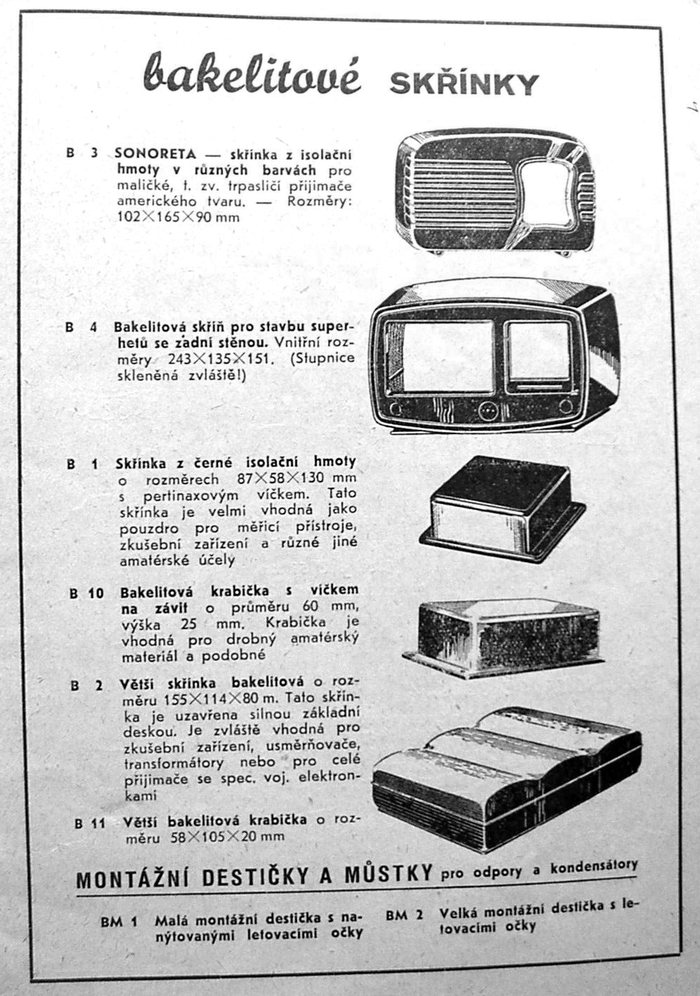

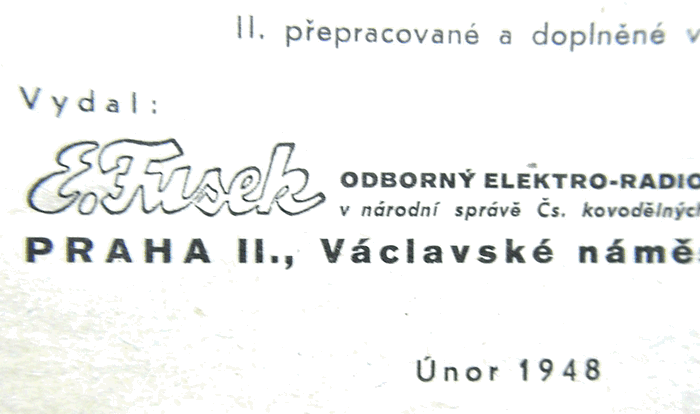

Tak jsem se podíval do ceníku FUSEK (únor 1948) a tam byla bakelitová skříň B4 pro stavbu superhetů se zadní stěnou (stupnice skleněná zvláště) bez uvedení ceny.

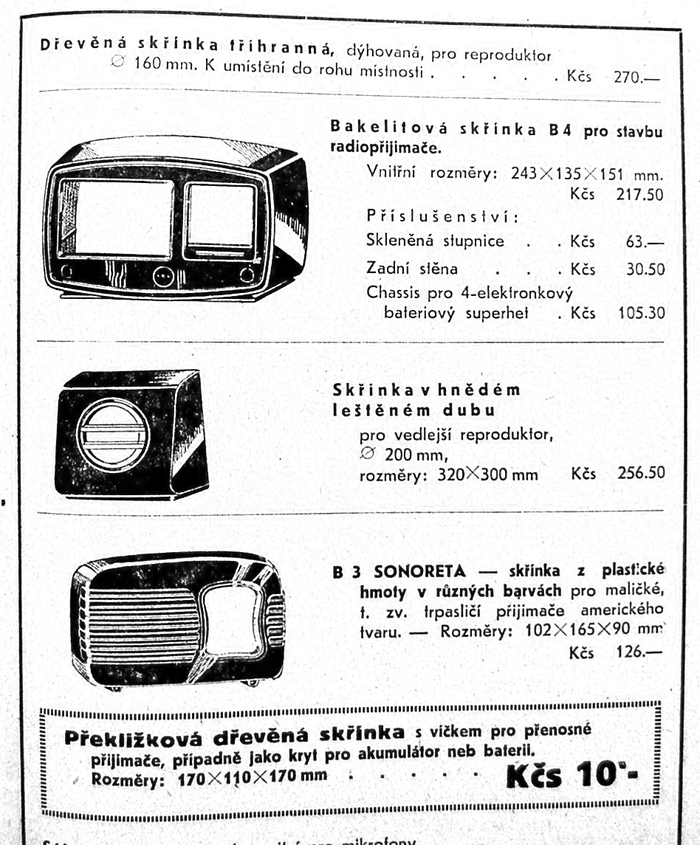

V ceníku FUSEK č.1-2,leden - únor 1949 už byly ceny a v nabídce bylo i chassis pro 4-elektronkový bateriový superhet.

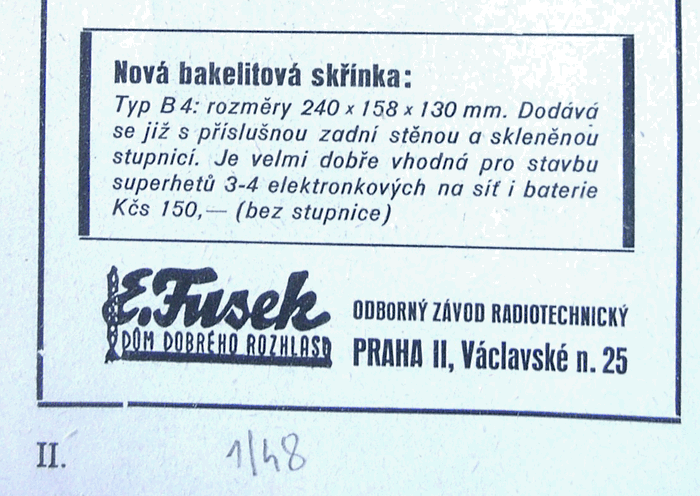

V Radioamatéru č.1/48 a 4/48 byly Fuskovy inzeráty na skřínku B4 i s cenami, které však byly nižší, než v originálním ceníku. Nikde ale nebylo vidět, jaká stupnice je nabízena.

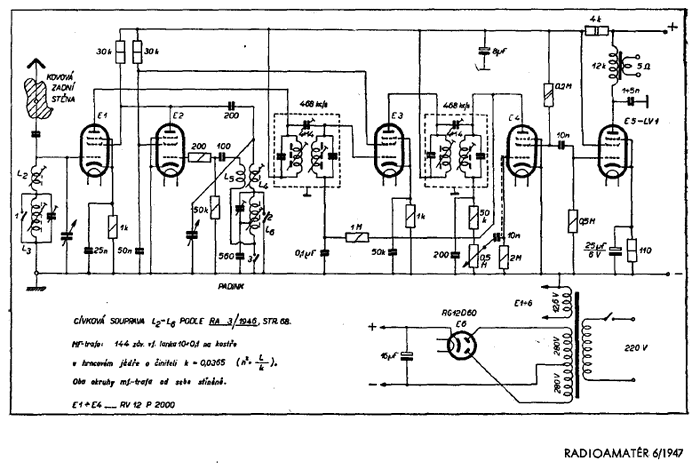

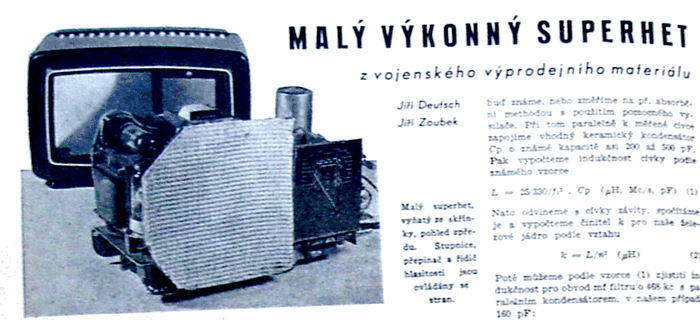

Nicméně v RA 6/1947 byl návod na "Malý výkonný superhet" z vojenského výprodejního materiálu, který se podle mého názoru velice podobá tomu z Aukra (možná prodejce přehlédl jednu elektronku - usměrňovací) - zapojení by se nemělo moc lišit.

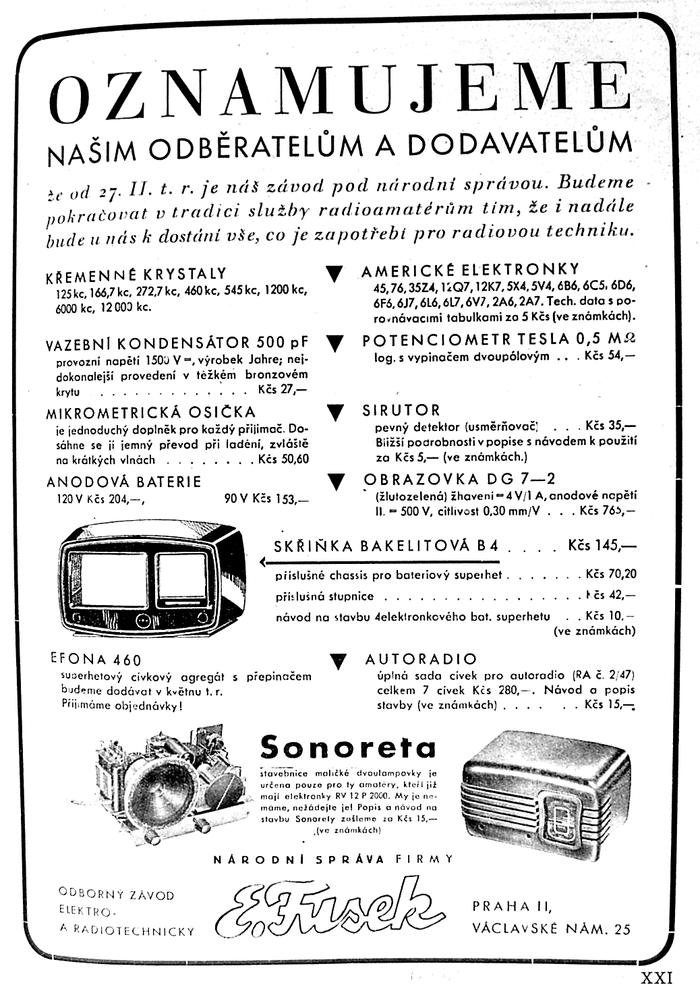

V RA6/48 byl inzerát od FUSKA : "Další doplněk k naší soupravě SONORA B4" - výstupní trafo pro DL21. Kčs 88,-

To mě inspirovalo k tomu, že jsem si uvědomil, že před pár lety jsem pořídil popis a návod na SONORU 4 B, našel ho v archivu a na straně 10 v seznamu součástek byla uvedena "1 stupnice SONORA - SUPER .....45,-"

Takže konečně je problém vyřešen, doufám k plné spokojenosti.

[V rádiu sa použila cievková súprava EFONA 460]
[Pozrite tiež Návod na SONORU, z roku 1946]
[Servisný návod na SONORA]

11.1.2010

Komenár J.Pulchart k stupnici Sonora. grafické provedení včetně barvy odpovídá stupnici k Sonoretě, rozměry jsou větší, je tam i rozsah dlouhých vln, který Sonoreta neměla, na KV stupnici je u 50m nápis "Amer F.N.", což odpovídá názvu stanice, kterou jsme my pamětníci poslouchali v Čechách na vlnách středních ( někde kolem 520m) od konce války asi do poloviny padesátých let pod názvem "ejefenmjůnik" z Mnichova.

Na základě těchto údajů bych odhadl, že stupnice vznikla někdy kolem roku 1950 (v rozmezí + a - 5 let), přijímač Sonora z té doby byl jen ten od Slávy Nečáska ( 2x RV12P2000), o jiném přijímači téhož názvu jsem neslyšel ani v časopisech z té doby neviděl žádnou zmínku. Přesto je zřejmé, že stupnice byla používána, tedy asi šlo o stupnici připravenou k nějaké stavebnici, kterou nebylo možno realizovat vzhledem k nástupu komunistů k moci.

16.5.2010 - J.Vorel

K článku Sonora - Sonoreta posílám nějaké zajímavosti, co vše se dá do skříňky B3 postavit.

Miniaturní dvoulampovka ve skříni Sonoreta - RA 11/1947 str.314
Miniaturní superhet na oba proudy - RA 12/1948 str.288
Zdokonalení -"- RA 2/1949 str.37
Miniaturní superhet na síť - RA 4/1950 str.94
Superhet ve skříňce Sonoreta - RA 8/1951 str.194
Dva malé síťové superhety - AR 7/1955 str.203
Dvojka ve skříňce B3 - AR 9/1954 str.198
Dvojka pro příjem SV a KV ve skříňce B3 - Amat. radiotechnika 1.díl str.162

13.5.2010 - J.Pulchart ČR

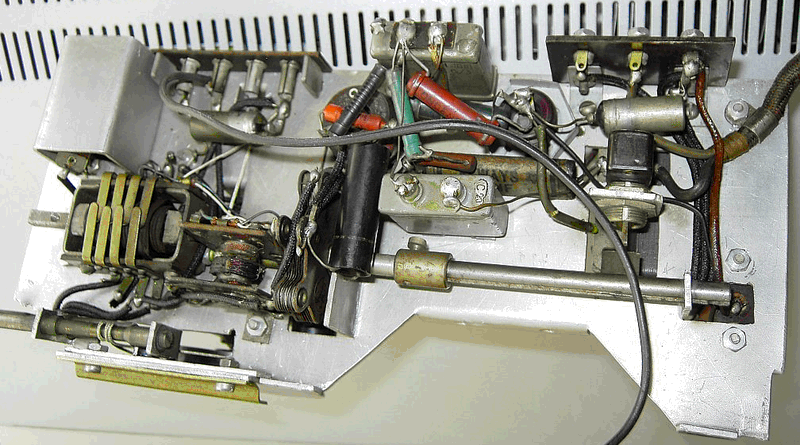

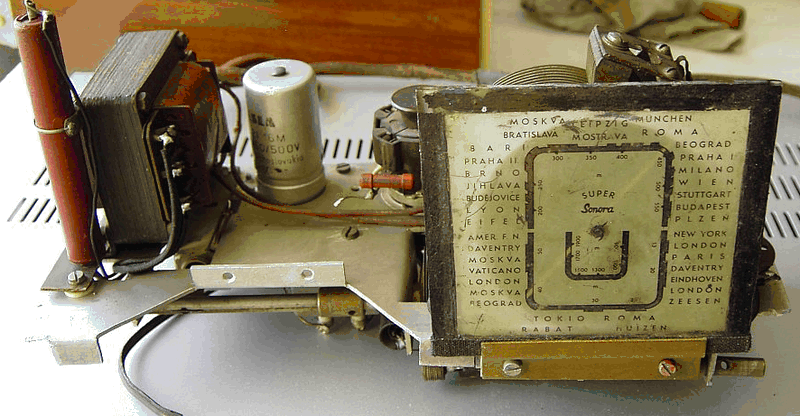

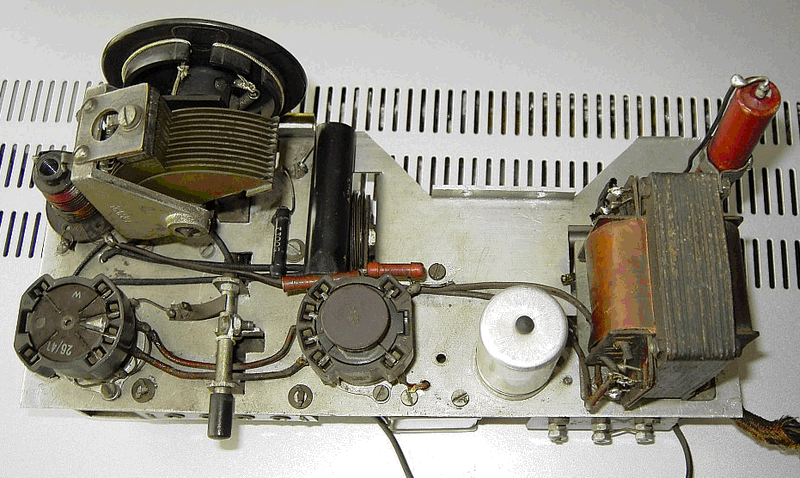

Dobrý den, nedávno mi poslal pan Balek obrázky šasí přijímače (pozri ďalej v Prílohe) se stupnicí Sonora-Super. Po jejich prozkoumání jsem došel k tomu, že se jedná o zpětnovazební dvoulampovku se dvěma elektronkami RV12P2000 (alespoň na jedné z nich je vidět bílý trojúhelník, kterým byl tento typ značen) se dvěma vlnovými rozsahy (SV - KV). Šasí je provedeno pečlivě (nejspíš amatérem), a zřejmě patří do skřínky B4 od Fuska, který prodával i použitou stupnici. Ovládací prvky jsou uspořádány jako u Philetty a byly asi použity stejné knoflíky. Na levé straně skřínky je ovládání zpětné vazby spolu se síťovým vypínačem, na pravé straně ladění a vlnový přepínač. Na zadní straně šasí je nad středem zdířek ovládací knoflík pro naklápění anténní cívky pro středovlnný rozsah. Krátkovlnná cívka je na vrchní straně kostry za ladicím kondenzátorem.

Vlnový přepínač má použity jen 3 spínací kontakty, ale přesto je možné tak přepínat oba vlnové rozsahy.
Selénový usměrňovač anodového napětí vedle síťového trafa má větší průměr než známé "tužkové" na proud 5mA a měl by proto stačit s rezervou. Síťové trafo je použito pro žhavení elektronek a možná i pro anodové napětí (jeden z rozdílů proti původní SONOŘE - K). Výstupní trafo s reproduktorem se nedochovalo.
Oproti původnímu zapojení přijímače SONORA - K zde chybí odlaďovač silné místní stanice.

Dalo by se tady říci, že zapojení přijímače splňuje alespoň polovinu nápisu na stupnici (SONORA), pokud přehlédneme některé odlišnosti (síťový transformátor, cívková souprava, naklápěcí cívka SV) a naopak pokud přihlédneme k tomu, že vlastně "všechny dvoulampovky jsou si hodně podobné"...

Prílohy

Foto 3x. V.Balek
