Oprava prístroja 2445B 200MHz.

Jeden takýto osciloskop som mal možnosť získať, a keďže ide o prvý poriadny osciloskop, na ktorom som v roku 1984 pracoval na vysokej škole, tak som si ho zadovážil, a dlho používal. Prístoj fungoval skvele aj po tridsiatich rokoch, ale po niekoľkých mesiacoch odišiel zdroj, obraz sa roztriasol, a zhasol. Po vypnutí a zapnutí sa objavila chyba Test 05 Failure 44, a tejto som sa nezbavil. Na obrazovke bola diagnostická správa a rad bodiek.

Tak som hľadal opravára na Slovensku a v Čechách, ale sa mi to ani po roku nepodarilo, tak som začal nad tým rozmýšlať a googliť po internete.

Prvé na čom som narazil bol článok http://www.condoraudio.com/wp-content/uploads/Projects/Tektronix-2465B-Oscilloscope-Restoration-Repair.pdf , v ktorom autor podrobne popisuje opravu modulu napájacieho zdroja. Pri oprave treba v zásade vymeniť elektrolytické kondenzátory, nakoľko majú po toľkých rokoch možné chyby, najmä vysoké ECR. V zdroji je tiež treba skontolovať vysokovýkonové odpory v sieťovej časti, ktoré sa zvyknú prerušiť, čo bol aj môj prípad. Takže, krok po kroku, som najprv zakúpil kvalitné elektrolytické kondenzátory Panasonic a Nichicon - www.mouser.com, na teplotu 105 stupňov, s Low ECR. Plus svitkové kondenzátory triedy Y2, ktoré sú testované na vysoké napätie proti prierazu, sú určené najmä do spínaných zdrojov.

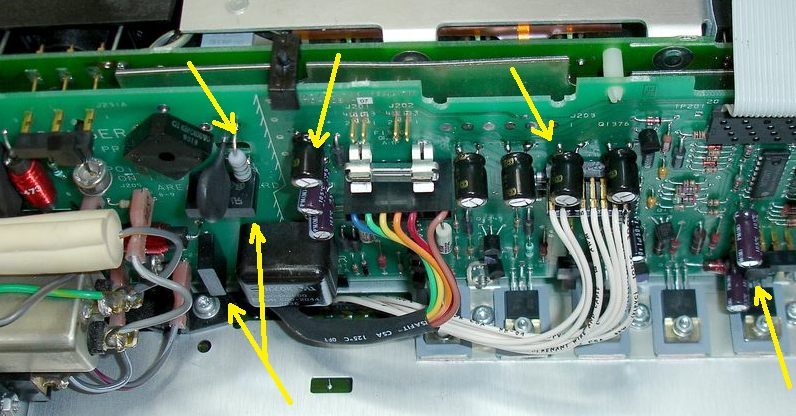

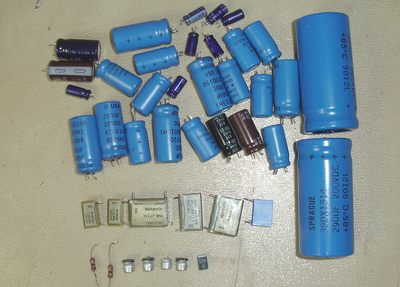

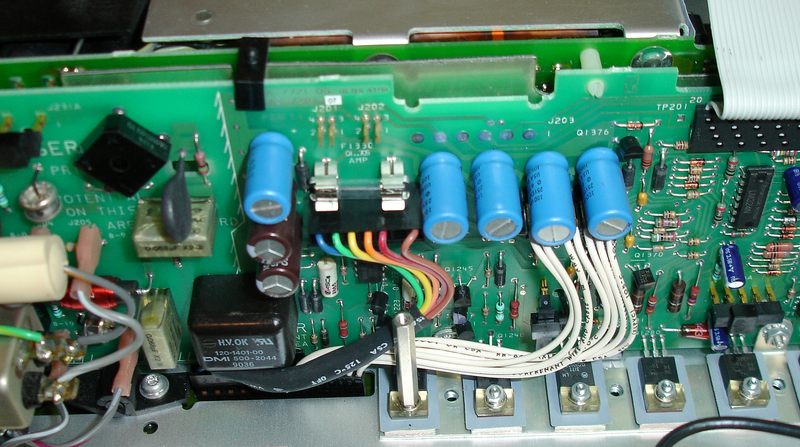

Na ďalšej fotografii vidno zdrojovú dosku pred a po výmene kondenzátorov a potom nasleduje fotografia všetkých vymenených kondenzátorov. Ďalej na doske A5, Control board, som našiel vytečené 4 malé SMD eletrolyty, ale ich výmena bez profesionálneho vybavenia je dosť náročná. Elektrolyt na doske A5 tiež porušil dva SMD M1 kondenzátory, presne ako to popisujú aj mnohí iní autori na internete.

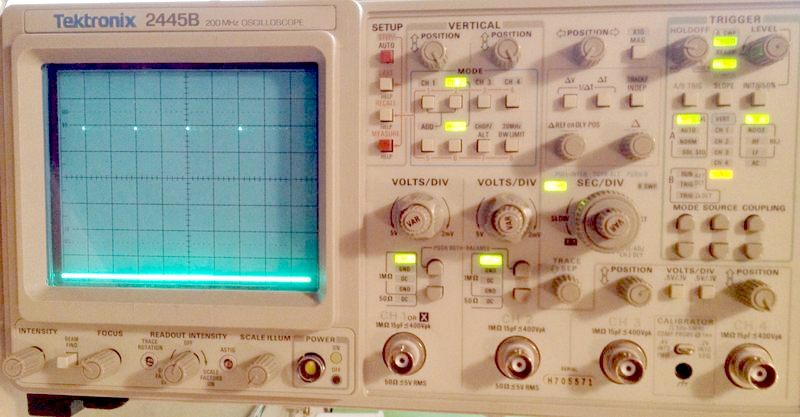

Po zapnutí, sa prístroj rozbehol, ale stále vykazoval Test 05 Failure 44 chybu, po prepnutí do normálneho režimu sa na obrazovke ukázal jeden lúč a niekoľko bodiek, ale lúč sa nedal posunúť nahor, ani zaostriť.

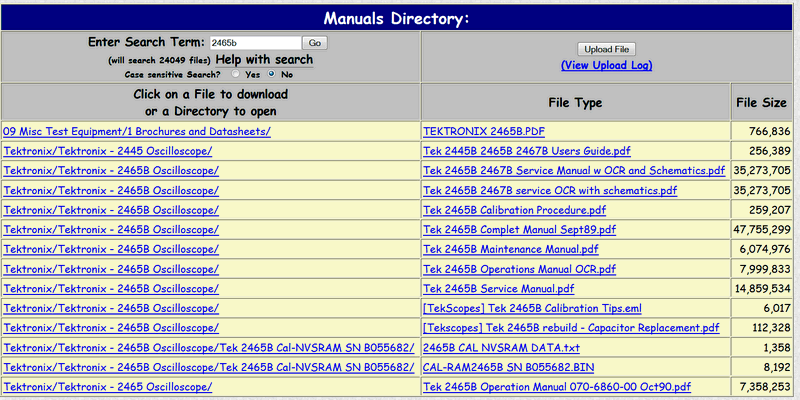

Po preštudovaní niekoľkých príspevkov na fórach som dospel k názoru, že takúto chybu nikto nejako efektívne amatérsky neopravil, nakoľko ide o chybu kalibrácie. Kalibrácia prístroja je nastavená a uchovaná v SRAM pamäťovom module, v tomto module je malinká batéria na udržanie hodnôt SRAM. Niektorí autori na internete uvádzajú aj postup ako vymeniť batériu v tomto chipe (hľadajte kľúčové slová Tektronix Dallas chip) a opäť naprogramovať základnú kalibráciu SRAM, to som ale považoval za dosť náročný krok, ktorý nie je možné zvládnuť amatérsky bez skúseností a prístrojov.

Tak som hľadal a našiel som na eBay referenciu na opravu a kalibrovanie osciloskopov tejto triedy, firmu QSERVICE, v Grécku - http://www.qservice.eu/shopdisplaycategories.asp?id=368 . Po pár mailoch mi chybu diagnostikovali ako chybu kalibrácie SRAM, dosku som vymontoval z prístroja a v ochrannom obale poslal do Grécka. Za 5 dní bola doska opravená, vymenené SMD kondenzátory, vymenený SRAM chip a nahratá základná kalibrácia. Do mesiaca som mal všetko doma, po zapojení do prístroja sa osciloskop rozbehol. Bolo treba ešte nastaviť:
- Vertical position geometry - trimer na A5 Control boarde
- Vertical size - gain - trimer na A5 Control boarde
- Grid Bias - trimer na High Voltage boarde (úroveň jasu, aby v ľavej polohe bol lúč takmer neviditeľný)
- plus som ešte vpredu šroubovákom nastavil Astigmatizmus, tj aby lúč a popisky mali približne rovnakú ostrosť.

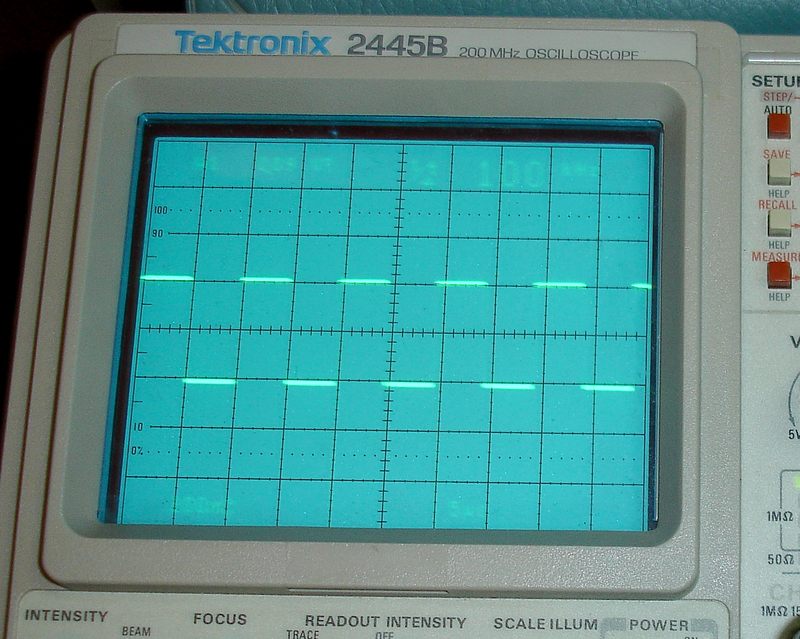

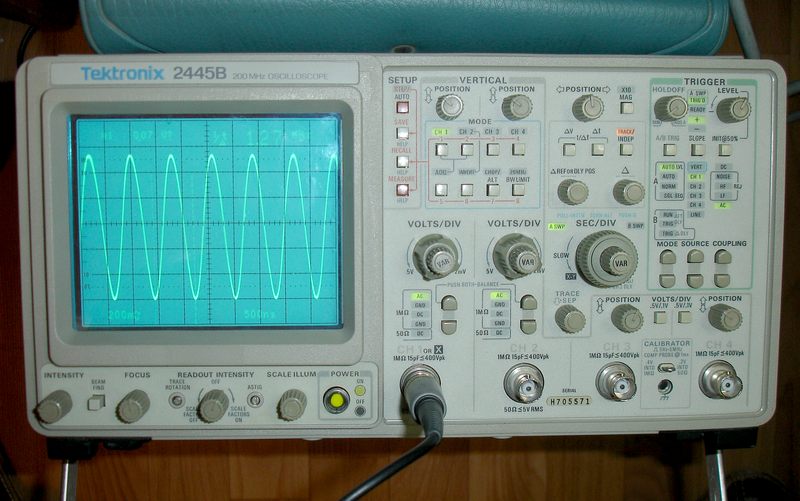

Celá oprava vyšla na cca 170 €, vrátane nových elektrolytov, novej SRAM a oprave v Qservice. Lúč nie je úplne špičkovo tenký, ale to je tiež spôsobené ďalšími prípadnými starými kondenzátormi na A1 hlavnej doske, ako píše autor [1], ktorý ich vymenil. Keď však pozriete v jeho článku na dosku A1, tak jej zložitosť a hlavne technická precíznosť vás odradí čokoľvek na nej meniť a nejako zasahovať do kvalitných spojov a frekvenčne nastavených obvodov. Tak to som nechal tak, prístoj pracuje špičkovo. Na poslednej fotografii vidíte kalibračný signál, a ako som písal, v SRAM je nahratá základná kalibrácia, ktorá sa može od prístroja líšiť, niekedy aj o 5%. V mojom prípade vidno, že vpravo by mal byť posledný obdľžnik a jeho vzostupná hrana viac vpravo, lícovať s rastrom na obrazovke. Toto však pre moje potreby nepotrebujem riešiť, nakoľko frekvenciu odmeriam presne dvomi zvislými čiarkami a na obrazovke vidno priamo odmeranú frekvenciu. To je najväčšia prednosť prístroja, že má integrované meranie frekvencie, času a amplidúdy priamo na obrazovke.

[1] Condor Audio: Oscilloscope Restoration Project – Repair Tektronix 2465B 400MHz
