Radio Flos - kaplnka - schéma a postup reštaurovania

(c) Viktor Cingel 1.2008

Doplnené 10.3.2009 - Ako sa hovorí v zberateľských kruhoch "Raz to príde ..." - našiel sa originálny krycí plech, tak je doplnené pár fotiek a sken.

Nálezový stav

Tento prijímač som pracovne nazval "Mona Líza". Dôvod bol jednoduchý. Ešte som takýto naživo nevidel, možno je to jediný kus tohto typu v ČR a SR, a hlavne preto, lebo krivky tejto kaplnky pri troche predstavivosti kopírujú krivky nežného pohlavia :). Takto dostal tento prístroj svoj príbeh, ktorý sa bude dať kvetnato rozvíjať.

Ale po poriadku. Nálezový stav bol dosť biedny. Ako vidno na foto, poškodená bola membrána elektromagnetického reproduktoru, skrinka sa na pravom boku dole takmer rozpadla od práce červotoča, všetko železné bolo skorodované, vrátane magnetického systému v reproduktore. Koncová lampa bola presoklovaná (chvalabohu, pätica zostala originálna), sieťový vypínač bol z nejakej lampy, vpredu chýba krycí pliešok a prepínač vlnových rozsahov bol vymenený. Skriňa z hrubej drevenej dýhy, hrubej až 3mm bola na povrchu pomerne dobrá, len vrchná časť bola popraskaná a lak sa lúpal. Vpredu nad reproduktorom tiež chýba zaujímavý kryt v podobe štvorlístka (usudzujem podľa dobovej kresby p.Miloša Endlera). Tiež mi nie je známy tvar okrúhlej obruby okolo reproduktoru. Ďalšie tri päťkolíkové lampy boli v poriadku, jedna mala emisiu na 60%. Ďalej chýbali zadná stena (u tohto ročníka prístrojov bola asi z preglejky - usudzujem podľa iného rádia Flos 101) a všetky ovládacie gombíky.

Celá oprava a renovácia trvala asi 2 mesiace, spotrebovaný čas, cca 60 hodín. Aby ste si vedeli spraviť obraz o výsledku, tak najprv prikladám nahrávku funkčného rádia, kde sa podarilo naladiť dlhé vlny (Radiožurnál Českého rozhlasu) a stredné vlny (rádio Budapešť). Pre tých čo ešte nepočuli spätnoväzbový prijímač, tak som si trochu popískal aj so spätnou väzbou. Skreslenie reprodukcie je spôsobené hlavne primitívnou konštrukciou elektromagnetického reproduktora (na normálny reproduktor to hrá perfektne).
Flos Kaplnka - zvuk funkcneho radia.MP3


Renovácia

Najťažšie bolo vôbec zistiť, ako má prijímač vypadať. Jediné čo som mal bola kresba p.Miloša Endlera z Prahy, na ktorej je prijímač vyobrazený so zaujímavým krytom na reproduktore. Z kresby je tiež zreteľný krycí plech na stupnicu, na ktorej je asi vylisované logo Flos. Vpravo a vľavo sú prepínače, ktoré sa vysúvajú a zasúvajú.



Reštaurovanie prebehlo vo viacerých krokoch

1. Oprava a oživenie elektrickej časti
2. Výroba chýbajúcich dielov
3. Oprava a renovácia skrinky

1. Oprava a oživenie elektrickej časti

Aby sa počas opravy dosiahol čo najvernejší stav, zachytil som prístroj a jeho elektroniku pred a po renovácii. Treba si všimnúť, že všetky originálne súčiastky sa zachovali. Čo tam bolo pridané a bolo neorginálne (napr. anódový zrážací odpor), tak ten bol vymenený za podobný z tej doby (v tmavej bužírke). V tabuľke nájdete aj fotky s veľkým rozlíšením, aby ste si mohli naštudovať každý detail.

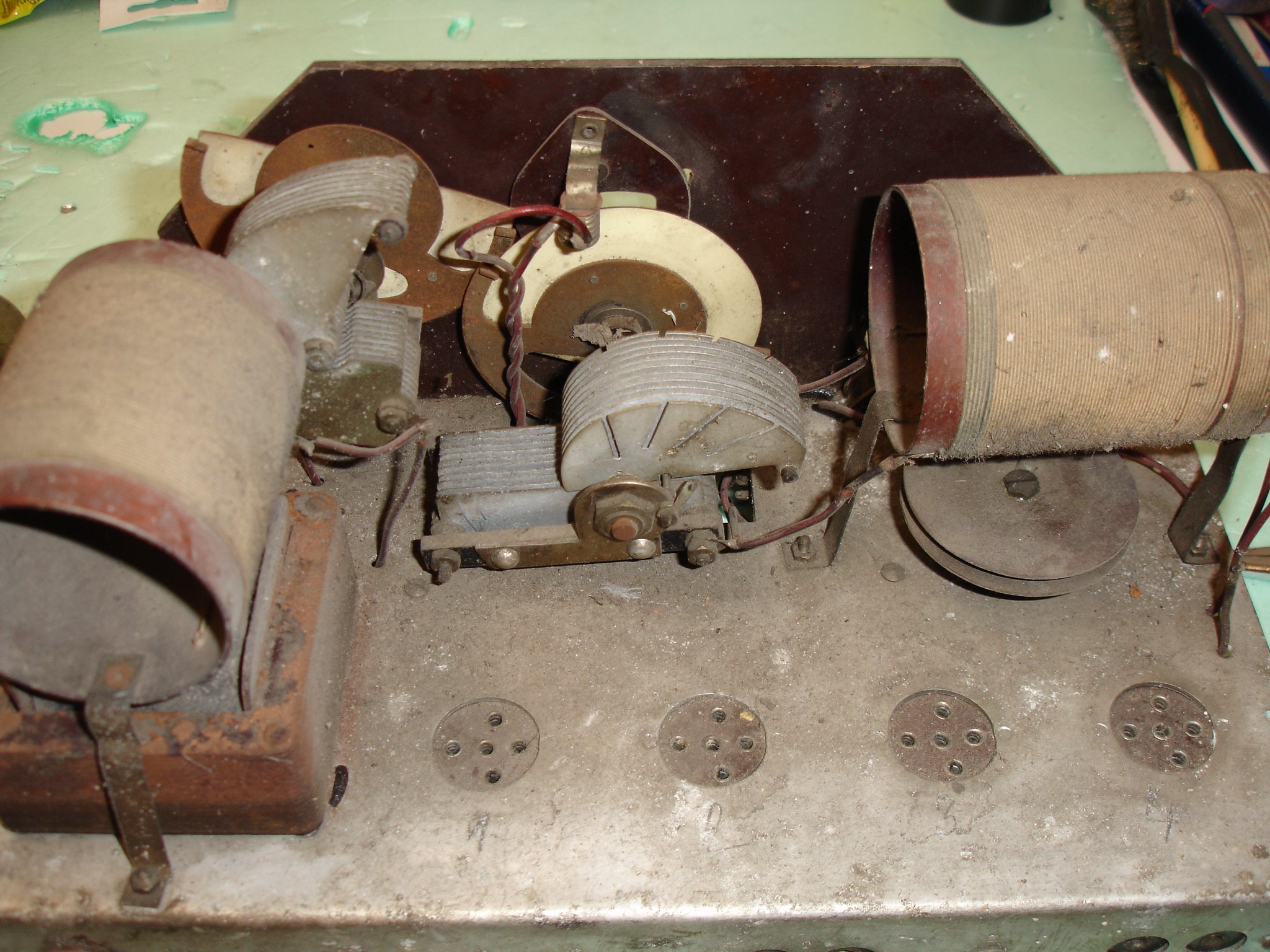

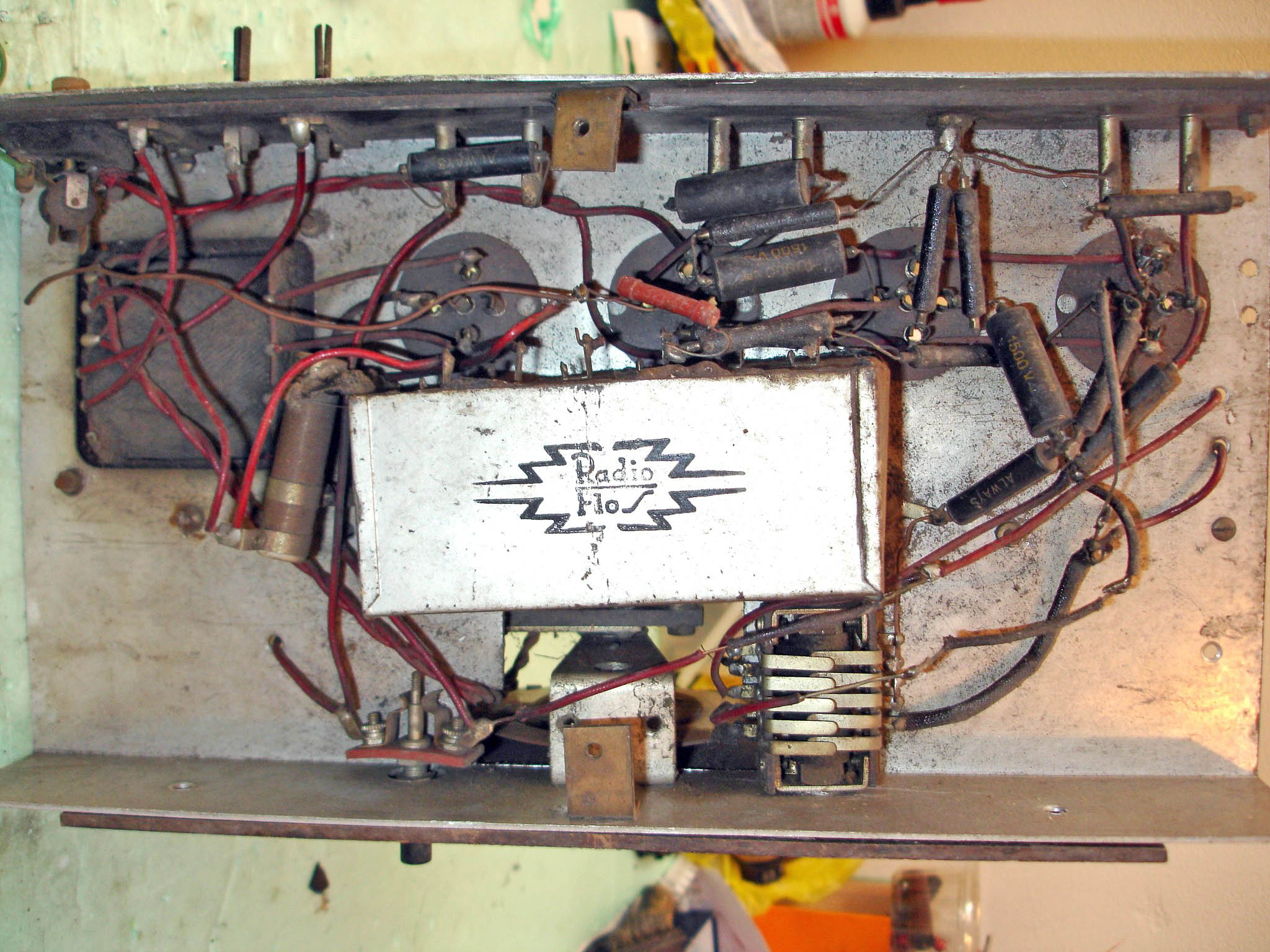

Stav pre renováciou

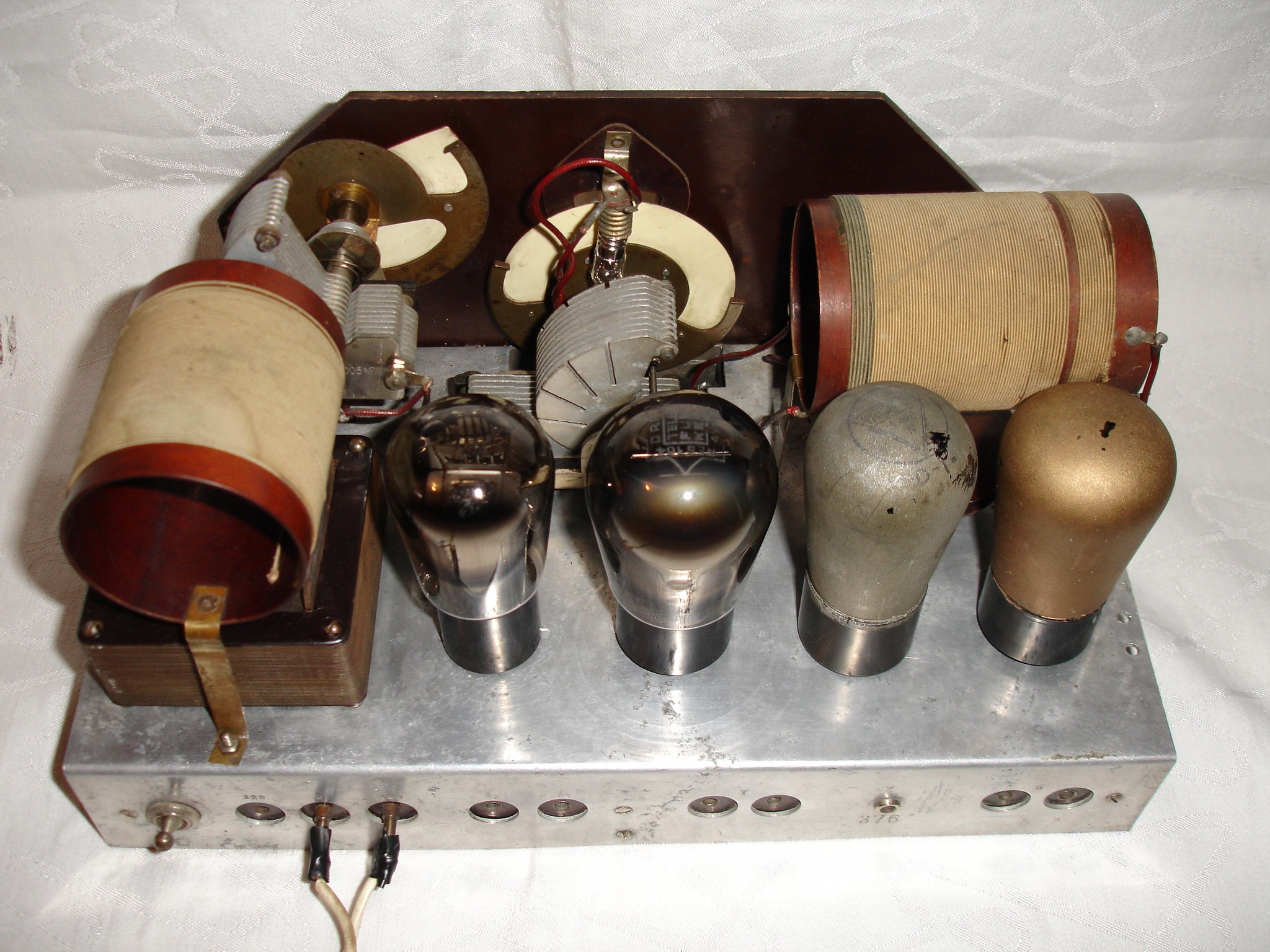

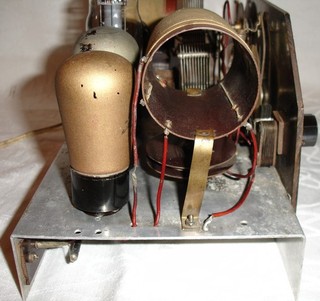

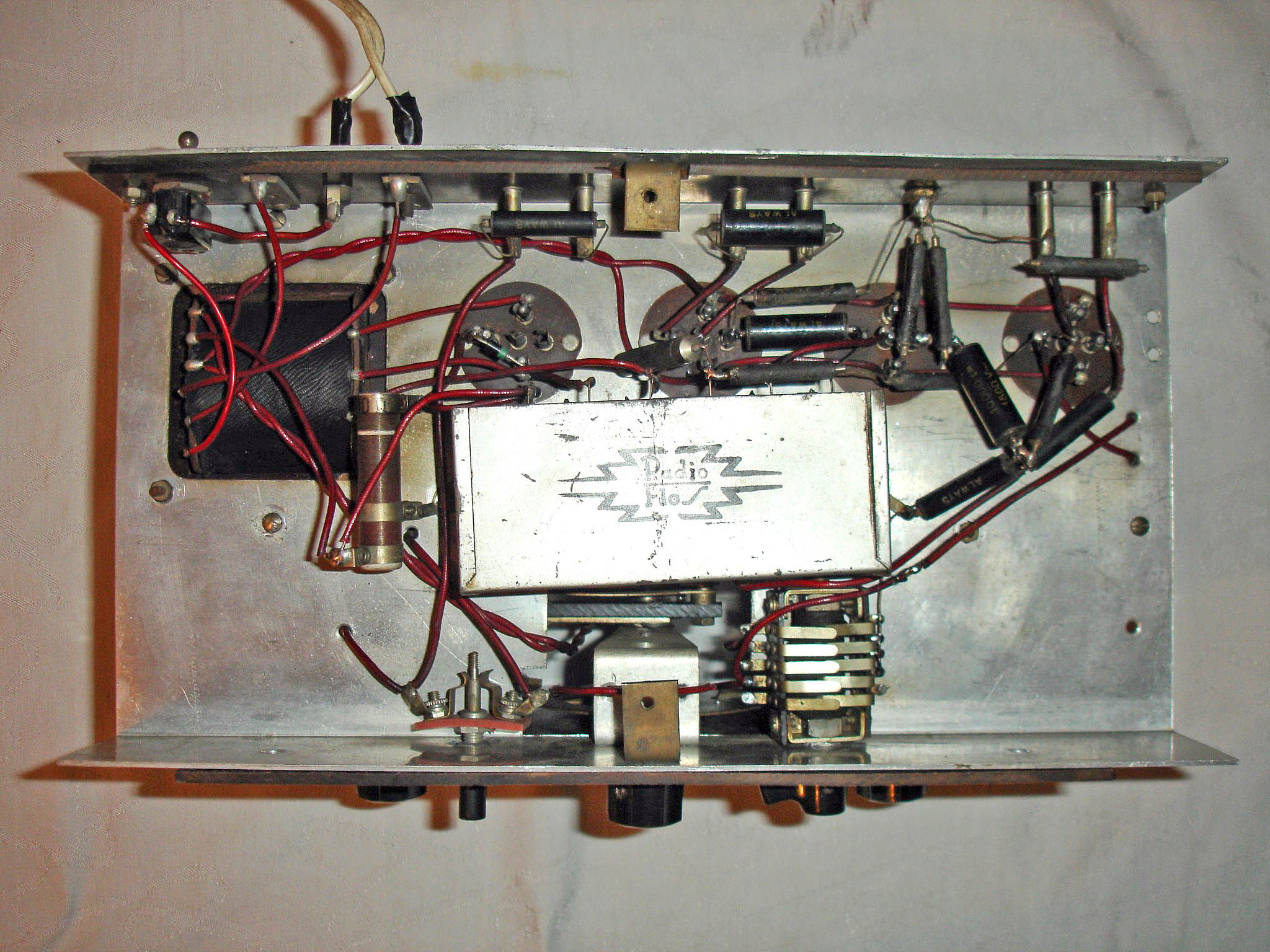

Stav po renovácii/oprave

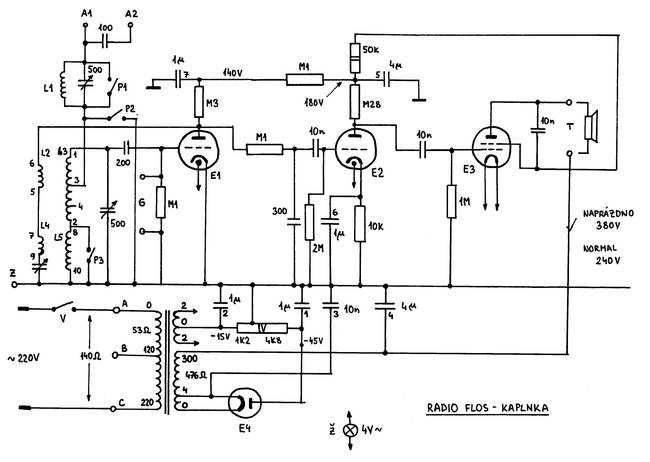

Ako prvý krok pri oprave elektroniky bolo treba nakresliť schému. Keďže prístroj bol na 99% neporušený (okrem prepínača), tak sa to aj podarilo. Ide o trojlampovku, kde E1 slúži ako spätnoväzbový audión, prepínateľný na dva vlnové rozsahy DV a SV. Zaujímavá je konštrukčná podobnosť s modelom F101, ale ten nemá prepínač na dva vlnové rozsahy.

E2 slúži ako nf predzosilňovač a E3 ako koncová nf lampa. Prístroj má aj gramozdierky G,priamo na G1 E1, a zosilnenie signálu je teda veľmi veľké. Bolo možné pripojiť aj prenosku s veľmi malým signálom. Reproduktor v prístroji je elektromagnetický, 1750 Ohmov, a je priamo pripojený na anódu. Zdrojová časť je postavená na jednosmernom usmernení zápornej vetvy (netradičné) a keďže som nevedel akú kapacitu majú jednotlivé svitkové bloky v kondenzátore, tak som ju odhadol - 1mkF na jeden svitok. Potom som do kondenzátora osadil nové kondenzátory ako násobky 1mkF. Na filtráciu +Ua som dal 4mkF elektrolyt na 450V, ako aj na +Ua E2. Prístroj trochu brumí, ale to už u tejto triedy prístrojov bolo normálne. Čísla pri vývode kondenzátorov znamenajú čísla na krabicovom kondenzátore, pozri ďalej.

Prepínače:
- P1 - zapnúť/vypnúť odlaďovač (na maske vpravo dole),
- P2 - zapnutý - prístroj funguje ako zosilňovač pre gramofón,
- P3 - DV/SV prepínanie rozsahov

Napätia sú merané digitálnym voltmetrom (10MOm vstupný odpor). Cievky sú okótované L1..L5 a ich vývody nájdete nakreslené na obrázkoch ďalej, ako aj počet závitov jednotlivých vinutí.


Pri oprave boli vykonané tieto úkony:

1. Trafo vyčistené od korózie, skontrolované vinutia. Ohmický odpor vinutí je zakreslený v schéme.
2. Vymenil sa sieťový vypínač.
3. Bol opravený 4W odpor 6 kOhm na tvorbu mriežkového predpätia, ktorý mal jednu sekciu prerušenú. Odvinuli sa tri závity drôtu a tento sa privinul na krajný kontakt a stlačil kleštikami.
4. E4 bola v pätici prerušená, tak som zatiaľ nahradil túto elektrónku malinkou kremíkovou diódou. Elektrónka je len pre estetiku.
5. Blokový kondenzátor bol kompletne renovovaný (pozri ďalej).
6. Anódový odpor 50k Ohm / 2W bol nahradený podobným ako boli ostatné odpory v prístroji.
7. Prívody okolo novo zabudovaného prepínača boli kompletne prerobené, podľa schémy.
8. Odlaďovací (typ BABY LOGO 500pF) a aj hlavný ladiaci kondenzátor (typ neudený) mali odtrhnuté pružinky rotora. Jednoducho sa priletovali.
9. Kompletne bol rozobratý a opravený reproduktor spolu s membránou. Postup je v samostatnom servisnom návode.

Skupinový kondenzátor obsahuje spomínané násobky 1mkF, okrem kondenzátora na odrušenie sieťových porúch pripojeného na žeravenie E4, ten kondenzátor je 10nF/1000V. Skupinový kondenzátor sa nahrial teplovzdušnou pištoľou a svitky sa vybrali (pracujte v rukaviciach). Na pertinaxovú doštičku sa naletovali dobré svitkové kondenzátory. Rozmiestnenie vývodov je na nákrese ďalej. Celý blok sa potom vložil do krabice a zafixoval ohnutím malých prechových háčikov.

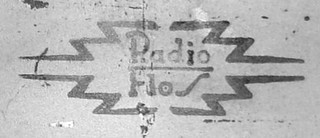

Pre prípadnú výrobu replík som nafotil aj logá Flos - jedno bolo na kondenzátore a jedno na transformátore.


Mechanická oprava a dokumentácia

Celé šasí je z hliníkového plechu 2mm, takže čistenie nerobilo problém. Celý prístroj som rýchlo osprchoval v horúcej vode, CIF-om a malou kefkou sa očitili nánosy špiny, prachu a mastnoty. Potom sa šasí osprchovalo a nechalo 3-4 dni osušiť pri horúcom radiátore. Treba ale dať pozor, aby sa do trafa nedostalo veľa vody, zabaľte ho do handry. Potom na šasí stačil Sidol a preleštitenie. Pri čistení boli odmontované všetky cievky, aby sa dalo vyčistiť všade, aj pod cievkami. Ladiace kondenzátory sa vyčistili jemnou kefkou. Na premastenie všetkých mechanických časti a prevodou sa použil WD40. Trafo bolo zoxidované, tak sa prebrúsilo a vrchná časť plechov sa namaľovala lesklým tmavohnedým lakom (bol tam aj originálne). Mosadzné časti, zdierky a osičky sa preleštili Silichrómom. Ak chcete mať dokonalý vzhľad, tak očistite aj každý drôtik a súčiastky čistiacim prostriedkom (napr. vlažná voda s Jarou a handrička). Je to piplačka ale oplatí sa.

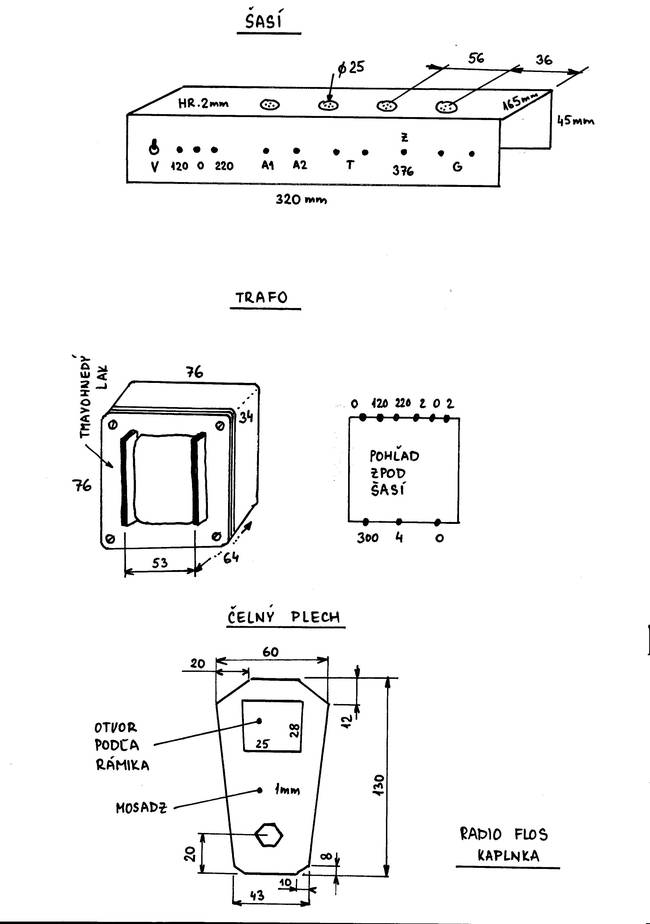

Na nasledujúcom obrázku sú nakreslené hlavné mechanické časti a ich hlavné rozmery.


Výroba chýbajúcich dielov

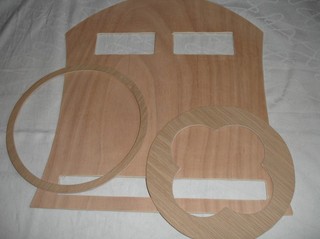

Nakoľko v prístroji chýbali mnohé mechanické prvky, tak ich bolo treba zhotoviť nanovo a prispôsobiť farebne ale i patinou. Boli zhotovené drevené časti (rámik a kryt nad reproduktorom) a zadná stena z preglejky hrubej 4 mm. Predný plechový kryt nad stupnicou je pomerne zložitý a jeho výroba prakticky nemožná, tak som zvolil výrobu repliky, ktorá sa podobá rozmerovo (pozri vyššie) a má dobový rámik nad stupnicou a rámik vo vnútri štrbinovej stupnice. Tento rámik sa zhotoví buď z mosadzného aleb pozinkovaného plechu, pilovaním sa vytvoria otvory a celý ramik sa pospájkuje zo zadu. Potom som rámik nastriekal mosadzným sprejom a patinu som dosiahol grafitovou tuhou. Po farebnom doladení, som rámik prestrekol čírym matným lakom. Myslím, že výsledok je do času, kým sa neobjaví na trhu originány rámik, postačujúci :). Drevené časti sa namorili moridlom vo farbe skrinky (tmavý orech) a povrchovo upravili šelakom a voskom. Kruhový rámik okolo reproduktora som zvoli čierny, lebo neviem aký bol originál.

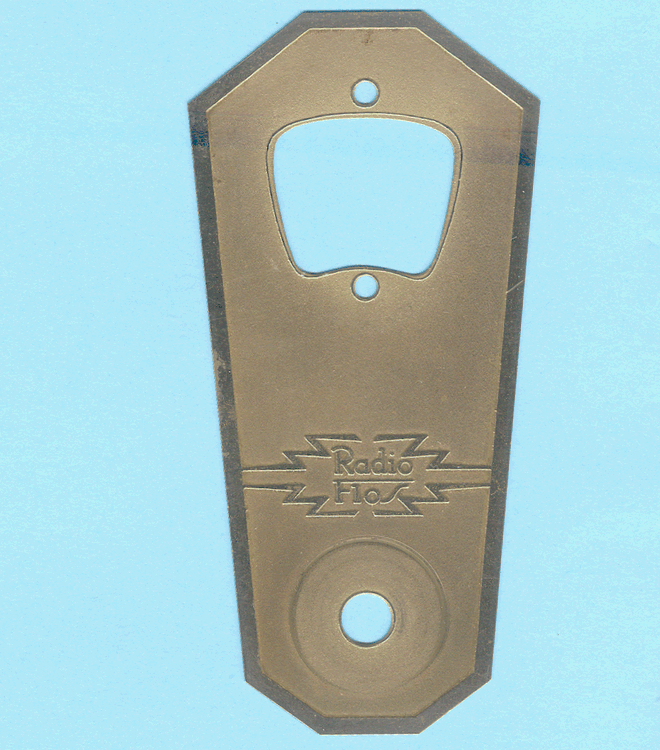

Neskôr sa našiel plech, vďaka internetu. Tak prinášam jeho scan. Okraje plechu sú chrómované, ostatné je mozadz.


Oprava a renovácia skrinky

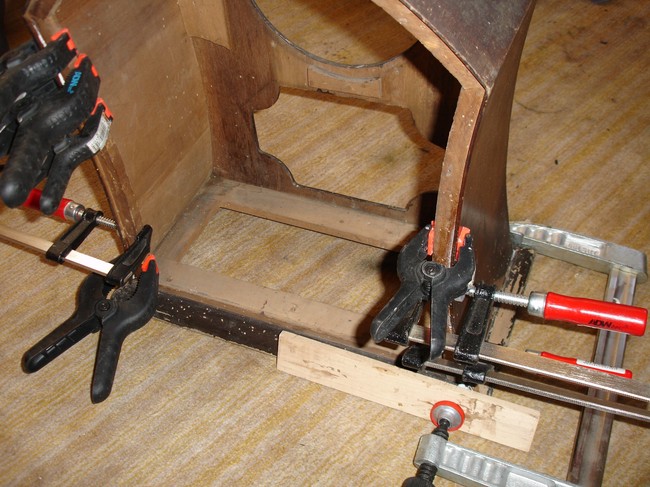

Skrinka sa najprv poriadne odčervotočovala, tri krát náter Bochemit a mesiac pozorovania, či z toho niečo nevylezie. nasledovalo mechanické spevnenie skrinky, dolepením troch rebierok vo vnútri - dva dole na boku v rohoch a jeden v strede dole v rámiku podstavy. Keďže som sa rozhodol, čo najvernejšie zachovať skrinku, tak som dierky po červotočovi netmelil, nechal som aj lak na bokoch (i keď trochu olúpaný) a jedine sa opravil lak na vrchu skrinky - zbrúsenie a 3x šelaková politúra. Brokát som vybral tak, že som porovnal brokát u Flos rádií, napr. F101 alebo Vítěz, a dal som brokát s výraznejším vzorom a živšími teplými farbami. Chcelo by to ale originál vzorku, ale tú asi tak ľahko nezoženiem.

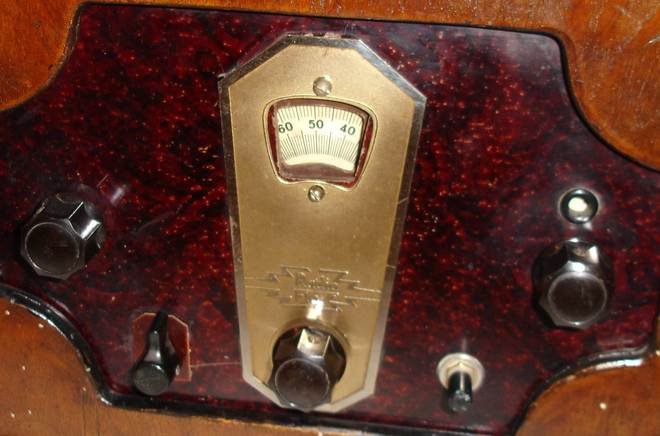

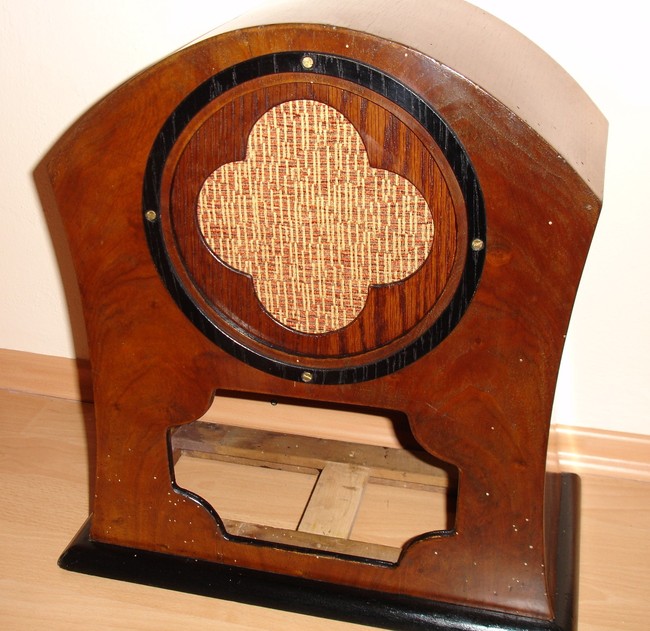

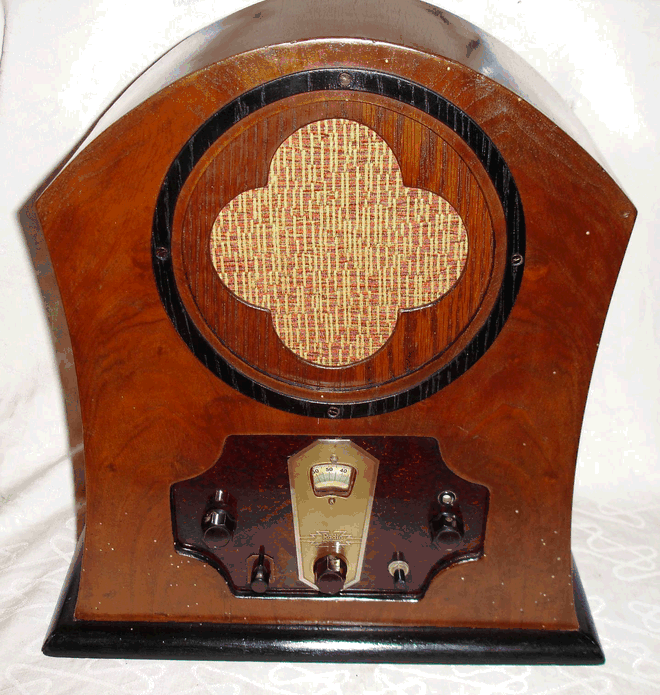

Nasledujúce fotky ilustrujú priebeh a záver renovácie - finálnu skrinku a prednú masku s mosadzným krytom.
