Titan 932 - fotosprievodca renováciou

(c) 2008 Viktor Cingel

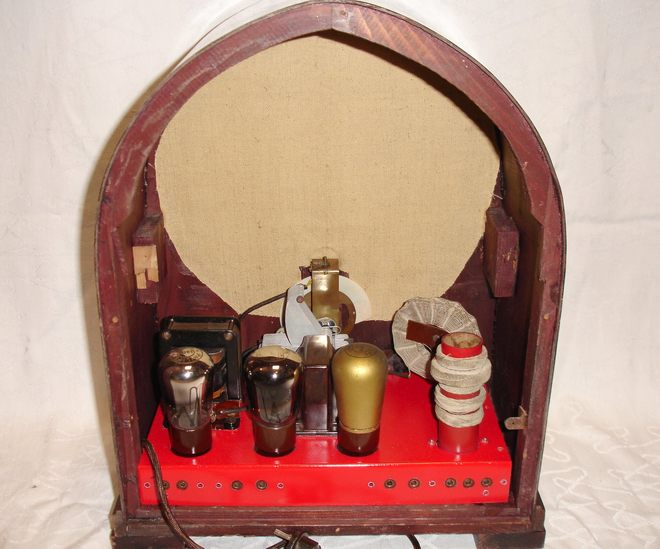

Niektoré prístroje od firmy Titan Rádio sa vyznačovali najmä tým, že ich šasí bolo lakované jasnou červenou farbou. Je tomu tak aj v prípade prístroja Titan 932. Po elektrickej stránke je Titan 932 jednoduchá dvojlampovka, kde prvá elektrónka slúži ako spätnoväzobný audión a druhá elektrónka, ako nf výkonový zosilňovač. Väzba medzi stupňami je cez nf transformátor. Prístroj, schéma ako aj detailný servisný návod je od pána Miroslava Berana na tejto linke. Musím uznať, že návod je naozaj presný a podľa neho som skontroloval všetky spoje v popisovanom prijímači. Preto som sa rozhodol doplniť tento návod niekoľkými fotografiami a popisom niektorých postupov, ktoré si renovácia prístroja vyžadovala.

Nálezový stav
Prístroj bol vo vznikajúcom stave, bohužiaľ, chýba mu však reproduktor. Okrem toho ešte chýbala jedna nožička, zadné steny a brokát s "kanadskými" lístkami. Všetko ostatné bolo v poriadku.

Reštaurovanie laku na šasí

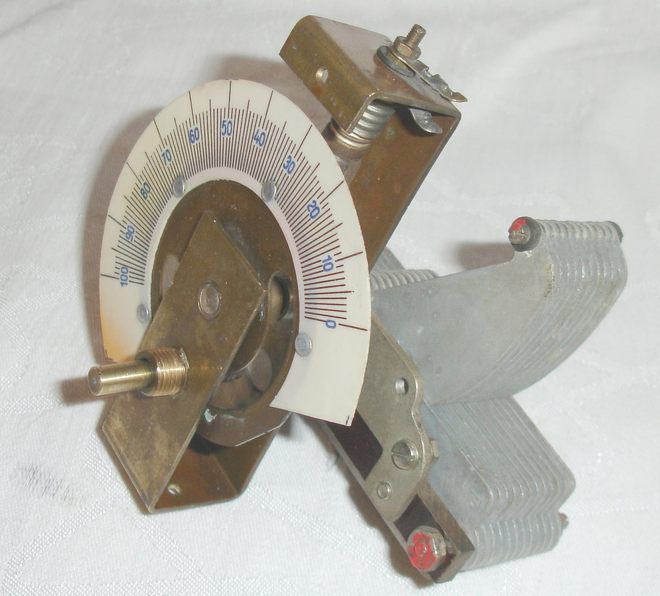

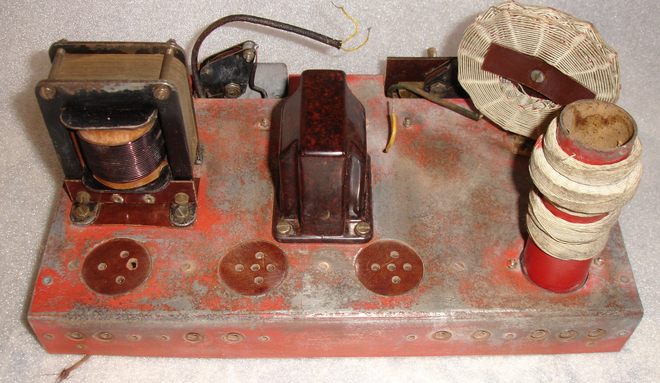

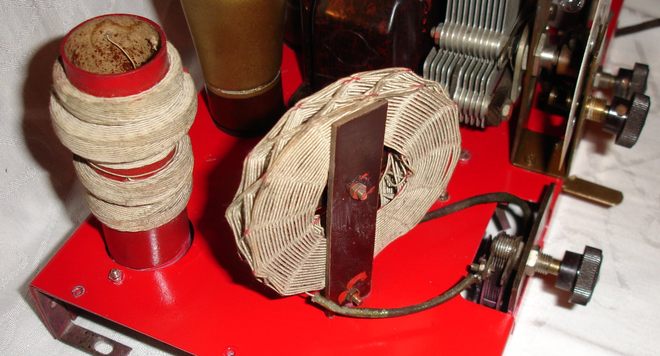

Povrch šasí bol dosť skorodovaný, tak som sa ho rozhodol prelakovať. Potreboval som ale zistiť veľmi presne odtieň červenej farby. Tak som odmontoval zo šasí ladiaci agregát a blok kondenzátorov. Pod nimi bola farba neporušená. Najbližší odtieň bol podľa stupnice akrylátových farieb v spreji - "Červená rally". Odtieň "Červená papriková" už bol oranžovejší a "Červená malinová" už bol fialovejší. Tak "rally", matný odtieň.

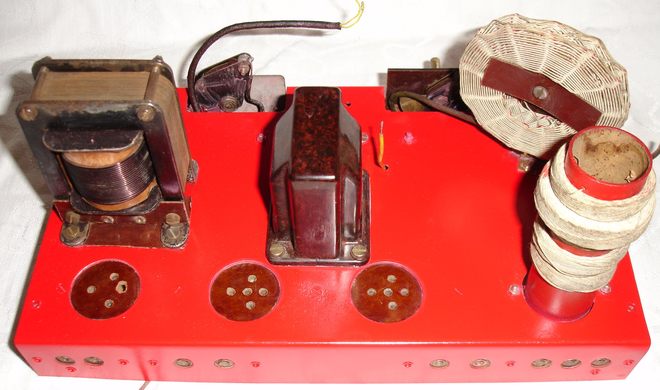

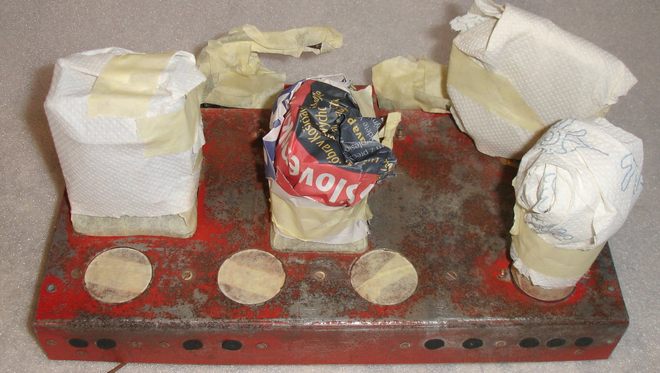

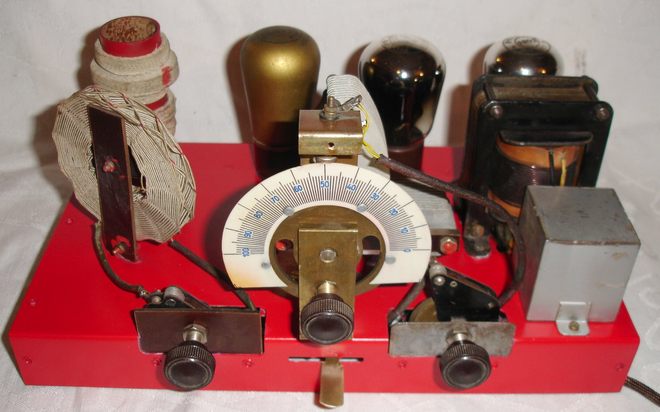

Povrch bol dôkladne zbrúsený, odhrdzený 2x a opäť zbrúsený, na záver prebrúsený oceľovou vlnou a odmastený. Jednotlivé súčiastky, čo ostali na šasí sa prekryli páskou a papierom, aby sa dalo striekať. Najprv sa striekala základná antikorózna farba, a potom spomínaná červená. Nechať dobre vytvrdnúť a kryty odstrániť až na druhý deň. Pokiaľ treba, tak jemným štetcom a červenou podotierať detaily pod trafom, okolo hrán a pod. Postup je ilustrovaný na fotografiách ďalej.

Výroba nového brokátu a zadnej steny

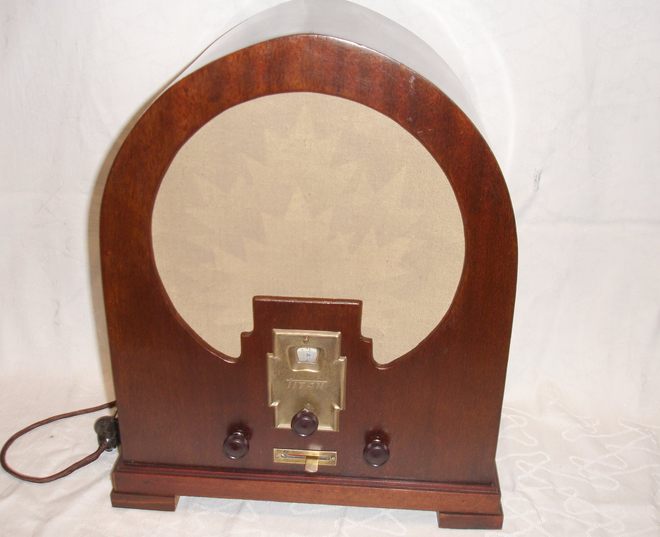

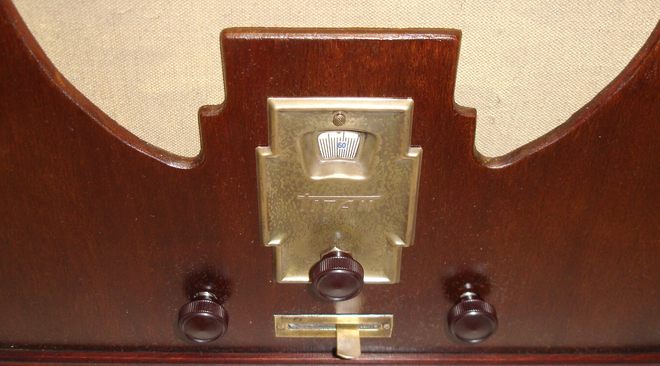

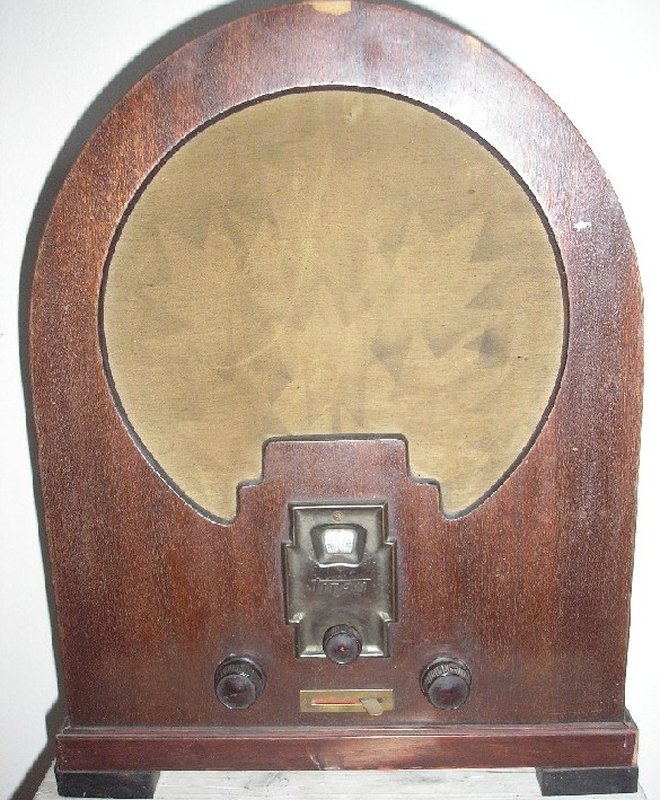

Najväčším zážitkom (okrem červeného šasí) na tomto prístoji, bola výroba brokátu. Na látke sa nachádza zvláštny "javorový" alebo lepšie "kanadský" list, prekrývajúci sa v mnohých kópiách. Zistil som to podľa originálneho prístroja, fotografiu ktorú mi poslal p.Jan Polák z Brna. Fotografia je uvedená ďalej vo fotodokumentácii. Rozhodol som sa použiť tento postup:

Na počítači som z originálnej fotografie vybral tvar predného brokátu, nastavil veľkosť obrázku podľa skutočného otvoru a takýto obrázok som si vytlačil. Získal som tak na papieri skutočnú veľkosť a tvar toho lístka. Vystrihol som si z papieru tri šablóny lístka.
Ako podklad som použil klasické režné plátno, farebne a štruktúrou sa najviac podobalo originálnemu brokátu. Poriadne som ho vyžehlil, aby bolo naprosto rovné. Každý ohyb by totiž pri striekaní farbou nechal nepekné tiene.

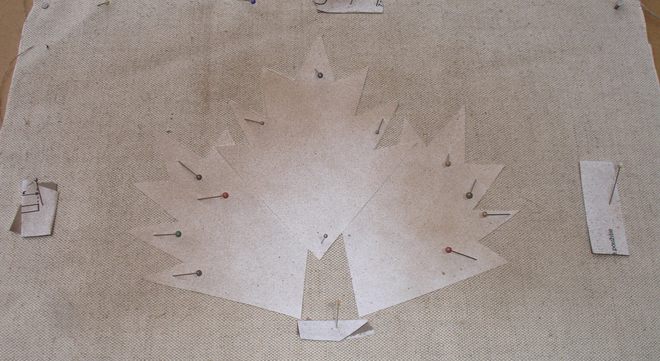

Na kartóne som napol toto plátno pomocou špendlíkov, malými papierikmi som si označil okraje. Na takto napnuté plátno som špendlíkami pripevnil spomínané tri lístky, podľa originálnej predlohy.

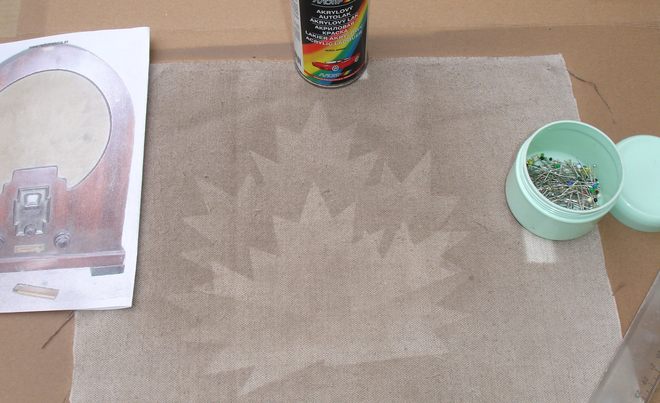

Akrylátovým sprejom "hnedá kamenná" (hnedo šedá, svetlá) - som veľmi jemne urobil pár streknutí, do stratena cez okraje šablóny. Doporučujem si to na inom kúsku odskúšať, koľko treba naniesť farby. Lístky sa potom ešte posunuli dole, lebo na originále sa dá rozpoznať prekrytie lístkov. Opäť nasledovalo prestriekanie. Na záver, veľmi jemne, z výšky, sa ešte dostriekal sprej, aby celkový brokát bol taký nahnednutý, staro-vyzerajúci.
Keď všetko dobre preschlo, tak som ešte brokát "ostarol" pomocou moridla, 3/4 vody, 1/4 moridla, napr. orech a namočiť. Po vysušení fénom, brokát dostane takú starú pätinu.

Celý postup je ilustrovaný na troch fotografiách v druhej sérii ďalej.

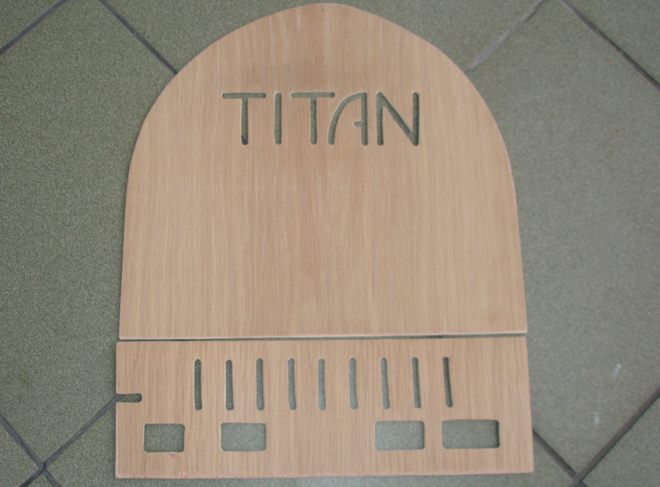

Podobne som si spravil na počítači aj šablónu na zadnú stenu, lebo na preglejke je zaujímavý nápis TITAN. Ten sa potom lupienkovou pílkou vypílil. Zadné steny sa namorili a pretreli riedkym matným lakom.

Elektrické oživenie

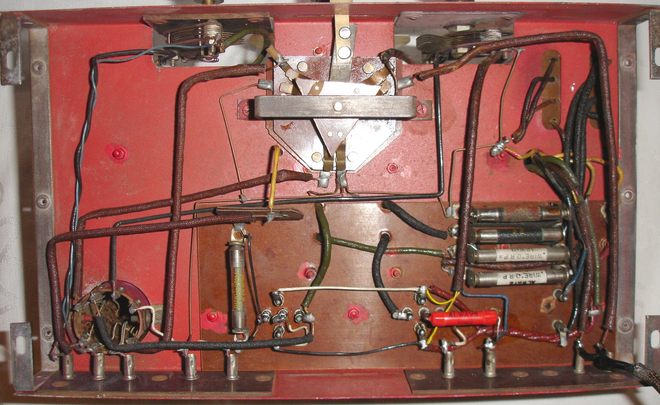

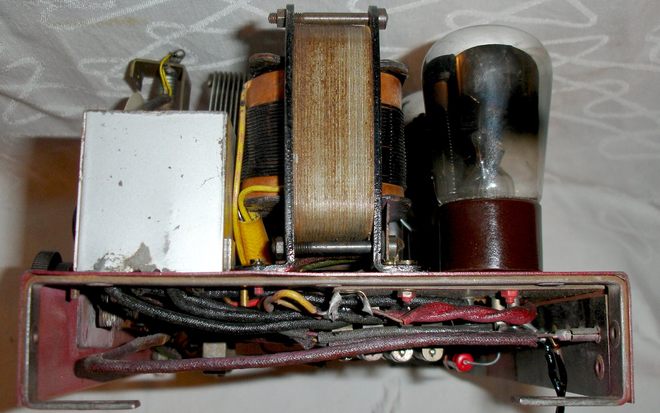

Postupoval som podľa servisného návodu p.Berana, všetko je tam presne popísané. Boli vykonané tieto opravy:

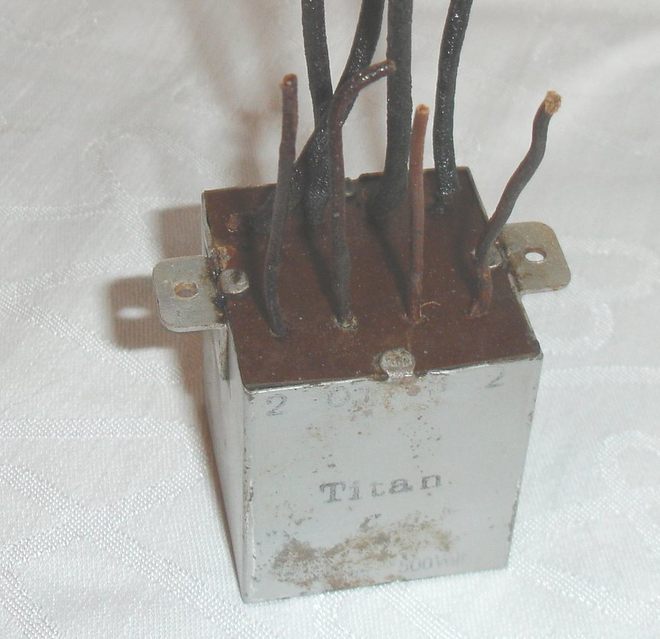

Blok kondenzátorov sa odmontoloval, rozobral a namiesto starých svitkov boli do krabičky vložené 3 elektrolyty a jeden svitok.
Musel sa rozobrať aj trojuholníkový prepínač, lebo mal zlomenú páčku, Nová, z 1mm mosadzného plechu, sa prinitovala na torzo starej. Musela byť prinitovaná trochu pod uhlom, lebo stará páčka nepasovala vo výreze šasí a prepínač nešiel do krajnej polohy.

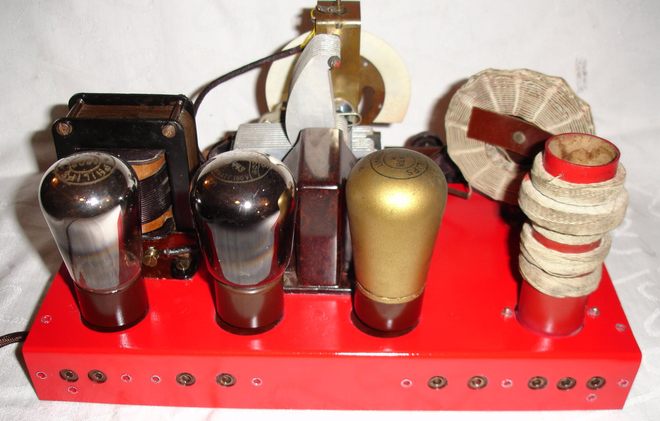

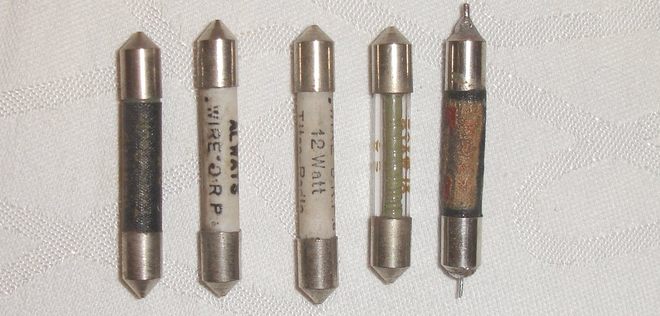

Odpory boli originálne, až na 500 ohmový, ten sa nahradil 1kOhm, priletovaným dole medzi pérové držiaky a navrch som dal tvarovo rovnaký, ale nefunknčý odpor, aby ho zamaskoval. 1kOhm je preto, lebo som namiesto koncovej triódy (Ug1 = -9V) použil pentódu B443 s Ug1=-15V).
Táto pentóda potrebuje aj Ug2 = max 150V, tak som tak priletoval červený Always odpor 50kOhm (Tento v originále prístroja nemá čo hľadať).
Do prístroja bola vmontovaná opradená nová dvojlinka a dobová sieťová zástrčka.

Po zapojení na sieť, všetky napätia boli hneď v poriadku, prístroj hneď zapískal a dal sa naladiť na DV Radiojournal. Je to ale jednolampovka, tak veľkú slávu od neho netreba očakávať. Prepínač je dosť nešťastnej konštrukcie, pérka zadrhávajú, a naštelovať ich aby nedreli a aby fungovali, bolo náročné. Takže veľmi neprepínať fungujúce "vlny".

Ešte chýba nájsť foto originálneho reproduktoru, podľa mojich vedomostí, by tam mal byť dvojpólový podkovitý magnet, s mechanizmom. Uvítam, ak sa nájdu fotky, aby som spravil repliku reproduktora. Nejaké magnetické systémy mám, tak sa bude treba sústrediť na výrobu membrány. O tom nabudúce.

Fotoséria 1: Úprava a striekanie šasí
