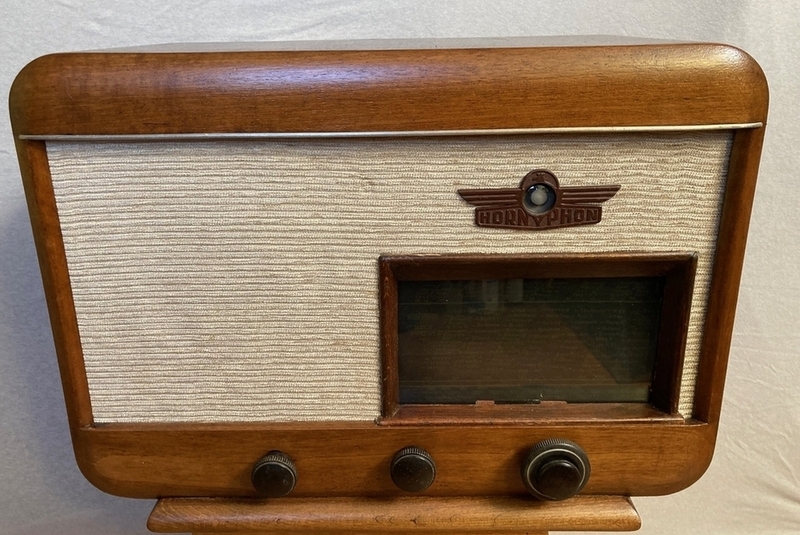

Hornyphone - Super-Prinz 42 - fotoalbum z renovácie

Na prvý pohľad sme predpokladali, že ide o rádio Prinz 41, nasvedčoval tomu aj čiernobiely obrázok vo vnútri rádia, kde je zobrazený Prinz 41 a jeho osadenie elektrónkami.

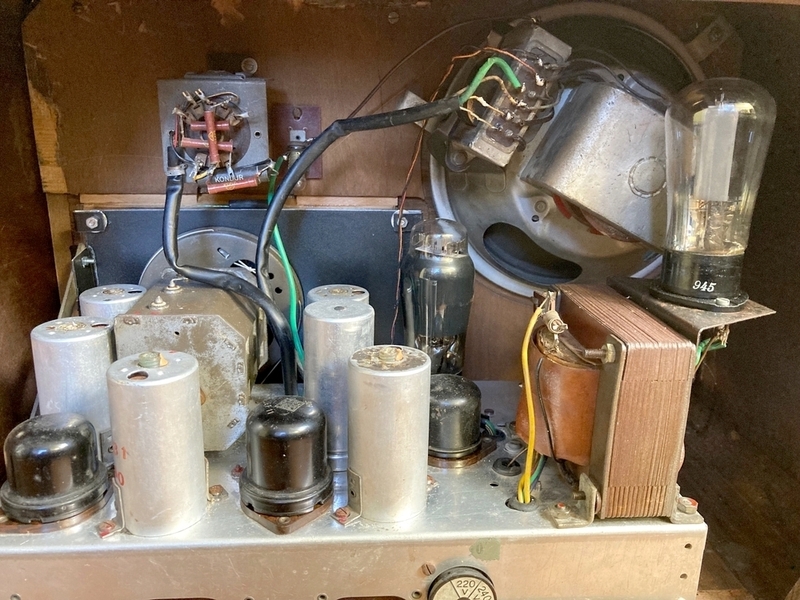

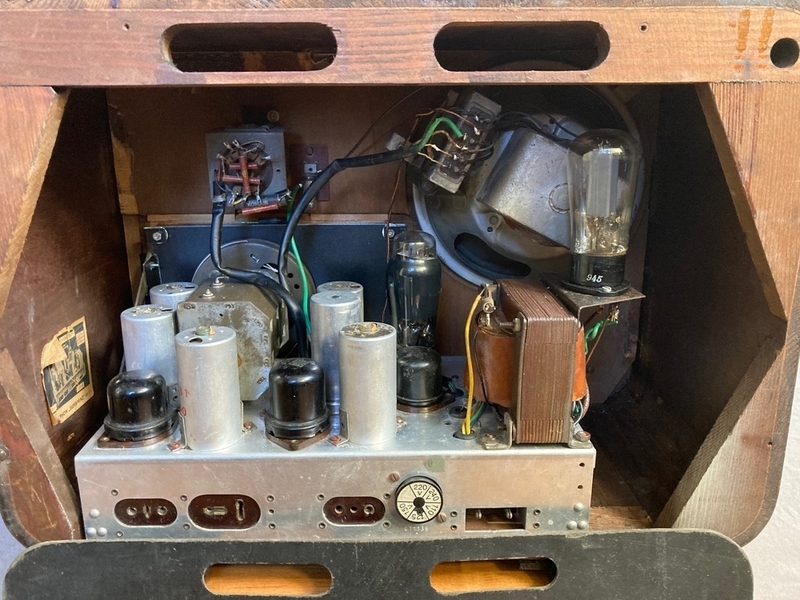

Rozdiel je ale zjavný na prvý pohľad: usemerňovacia elektrónka AZ11 nie je na šasí, ale na malom uholníku na transformátore. Na šasí sú potom samostatne elektrónky EF11 ako MF zosilňovač a EB11 ako detektor a AFC. V Prinz 41 sú tieto dve funkcie zabezpečené kombinovanou EBF11.

Pri renovácii a oprave sme vychádzali zo schémy PRINZ 41, a zapojenie ako aj prepínače vlnových rozsahov sú identické. V rádiu boli odstránené KV, a takým spôsobom, že sa už nedajú opraviť - vylúpnutý prepínací segment na vlnovom prepínači a teda sa pri prepnutí na KV nezapne obvod pre oscilátor KV.

Trochu robia problém MF kondenzátory v MF filtroch, tie boli všetky zoxidované a po premeraní indukcie MF cievok a známeho MF kmitočtu 128 kHz, sme vypočítali kondezátor 150 pF, tie sa vymenili v MF filtroch a filtre sa woblerom naladili na MF kmitočet 128 kHz.

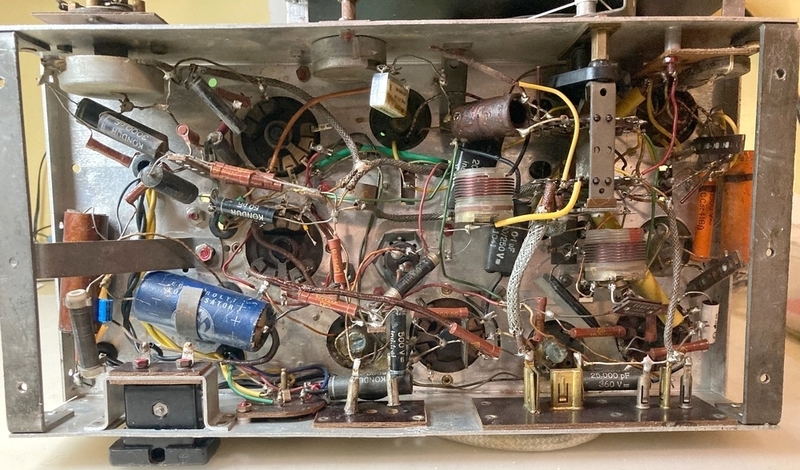

Oprava bola štandardná, od zdroja, cez nf zosilňovač, mf+detektor a jeho naladenie na MF pásmo a potom vstupná časť, tam sme neladili nič.

Niektoré orientačné kontroly digitálnym ohmetrom:
  • Vstupný odpor na 220V - sieťový tranformátor: 51 Ohm
  • Výstupný odpor anodové napätie na trafe: 2x560 Ohm
  • Odpor primárneho vinutia výstupého transformátor: 600 Ohm
  • Odpor cievky v MF: 55 Ohm
  • Cievky v oscilátore, merané od 50pF kondenzátore smerom s šasí, pri prepínaní vlnového prepínača: 1,2 - 3,4 - 3,4 - 8,3 - 8,3 Ohm
  • Cievky v oscilárore, merané od kondenzátora 1n: 2-13-14 Ohm

Jednotlivé body na pertinaxovej doštičke na reproduktore:
  1. čierny - katóda usmerňovačky (začiatok budenia reporduktoru) - ++ napätie
  2. červený - koniec budenia repoduktoru - anódové napätie +, a primár VT
  3. anóda EL11 - primár VT
  4. kostra (zem)
  5. spätnä väzba na odpor 32 kOhm
  6. spätnä väzba na odpor 2 kOhm + kondenzátor 60n
  7. reproduktor, kmitacia cievka

Horny_41_schema.pdf

Nasleduje fotoalbum
