Oprava sieťového transformátora - prevíjanie
(C) Viktor Cingel
Pri oprave starších prijímačov a vzácnejších (Telegrafia Bali 35~, Marconi 272, Mikrofona MK304) sa vyskytla dosť častá porucha - prepálený sieťový transformátor. Porucha sa stáva často i tak, že lak, ktorým sú pokryté medené drôty sa jednoducho časom rozpadne a prestane plniť izolačnú funkciu. Nakoľko mi išlo o zachovanie úplnej originality, pri oprave som sa rozhodol ísť náročnejšou cestou, namiesto toho, že len tak vymením trasformátor za podobný. Rozhodnutie znelo - opraviť a previnúť originálny tranformátor.
Ako na to:
- Starý transformátor odletujte od prístroja, a mechanicky vymontujte. Nezabudnite si urobiť dôkladné poznámky, kde a aké prívody boli naletované.
- Podľa schémy prístroja si nakreslite schému transformátora a poznačte si čísla pájkovacích očiek (ak sú na trafe), kde jednotlivé vinutia končia.
- Roskrutkujte plechy tranformátora, obyčajne sú to 4 skrutky a matice, dajte dole prípadné teliesko, kde je usmerňovačka.
- Vyberte jeden plech, prvý ide najťažšie, asi ho zničite ale to nevadí. Keď uvoľníte prvý, resp. druhý tak ostatné budete postupne vyberať, sú ukladané striedavo. Viac sa napracujete pri plechoch M, plechy EI idú pomerne jednoducho.
- Keď máte dole plechy, tak ostrým nožom dajte dole všetky izolácie, ale opatrne aby ste vrchnú vedeli opäť použiť. Obyčajne ide o izolačný papier - odložte si ho
- Najprv odhalíte asi žeraviace vinutia. Podľa nich určíte počet závitov na 1 V. Spočítajte napr. závity na vinutí 4V a vydeľte 4. Obyčajne to vychádza, pri bežnom sýtení transformátora na 7 až 9 závitov na Volt (samozrejme naprázdno je viac Voltov, ale pri predpísanej záťaži získate menovité napätie).
- Postupne odstraňujte staré vinutia, hrubšie môžete odvinúť, tenšie sa dajú nožom odstrániť. Z každého drôtu si nechajte asi 5-10 cm a prilepte ho ku schéme na papier. V navijárni budú potrebovať vedieť hrúbku drôtu.
- Prázdnu kostričku očistite od všetkých zbytkov drôtu, izolácie, nečistot a škrabancov, kde by sa mohol zachytiť drôt pri navíjaní.
- Kostričku natrite riedkym šelakom a nechajte uschnúť.
- Schému, kostričku a popis zaneste do navijárne, oni vám to profesionálne navinú. Nezabudnite im povedať, že na konce drôtov chcete izolačné bužírky, pretkávané. Tie sa potom dajú hnedou farbou "ostarožitniť".
- Keď vám vrátia navinuté kostričky, tak vezmite odložený vrchný izolačný papier a Chemoprénom ho nalepte tak, aby spoj bol schovaný pod plechmi.
- Teraz Vás čaká najťažšia robota: vkladanie plechov, striedavo EI, IE, .... alebo MW..... Dávajte pozor aby ste pri vkladaní plechov nijako nepoškodili vinutie alebo neodtrhli konce drôtov. Pravdepodobne vplyvom prachu, korózie a pod, nevložíte všetky plechy do kostričky, mne sa nepodarilo vložiť asi tak 4-5 plechov. Vôbec to nevadí. Podstatné je len dobre plechy stiahnúť štyrmi skrutkami, prípadne do medzierky vzniknutej pri dôkladnom stiahnutí, vložte tenký pertinax.
- Trafo poskladajte, vráťte na miesto všetky mechanické prvky (voľba napätí, usmerňovačka, uholníky a pod). Keď je trafo poskladané tak ho očistite od prachu a šelakom natrite všetky časti trafa, aj plechy. Nechajte dobre vyschnúť.
- Priletujte konce na očká alebo priletujte po namontovaní trafa do rádia všetky drôty na svoje miesto. Robte postupne - najprv sieťové vinutie, preskúšajte. Potom postupne žeraviace a nakoniec anódové.
Poznámka: Pri prevíjaní som primárne odbočky na 110V, 120V, 220V a 240V nerobil. V navijárni som sa dohodol, nech to navinú ako primár na dnešnú hodnotu sieťového napätia v sieti, tj 230V. Pri sekundároch som dal navinúť žeravenia podľa odberu elektróniek, s 10% rezervou prúdu. Anódové napätia som dal navinúť 2x250V (zo schémy som nevedel určiť aké je sekundárne napätie). Pri Markonim som dal navinúť sekundár 250V a 280V, aby som pri dokončení rádia polaboroval, či treba v prístroji väčšie alebo menšie napätie. Prúd pre anódové napätie som dal ako súčet všetkých prúdov anód a G2 a odporových deličov. Obyčajne stačí sekundárny prúd okolo 60mA.
Pozrite si jednotlivé kroky na priložených fotografiách.
![](/Oldradio/main.nsf/e441d99b59a1bf26c12570d30062d2cf/fde4536e036d0dd2c1257637007462ab/fld_Body/0.1290?OpenElement&FieldElemFormat=gif)

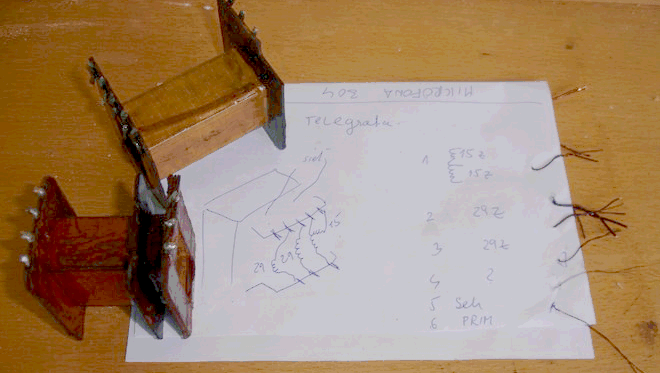

Kostričky s poznámkami a pripevnenou vzorkou drôtu.
![](/Oldradio/main.nsf/e441d99b59a1bf26c12570d30062d2cf/fde4536e036d0dd2c1257637007462ab/fld_Body/8.20F4?OpenElement&FieldElemFormat=gif)
Hotové previnuté kostričky, trafo Telegrafie už je poskladané.
![](/Oldradio/main.nsf/e441d99b59a1bf26c12570d30062d2cf/fde4536e036d0dd2c1257637007462ab/fld_Body/18.30DE?OpenElement&FieldElemFormat=gif)

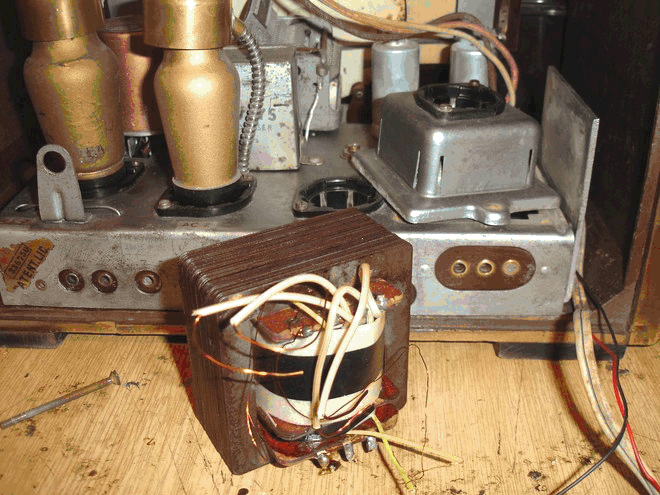

Trafo do Mikrofony MK304 pred montážou.
![](/Oldradio/main.nsf/e441d99b59a1bf26c12570d30062d2cf/fde4536e036d0dd2c1257637007462ab/fld_Body/39.314C?OpenElement&FieldElemFormat=gif)

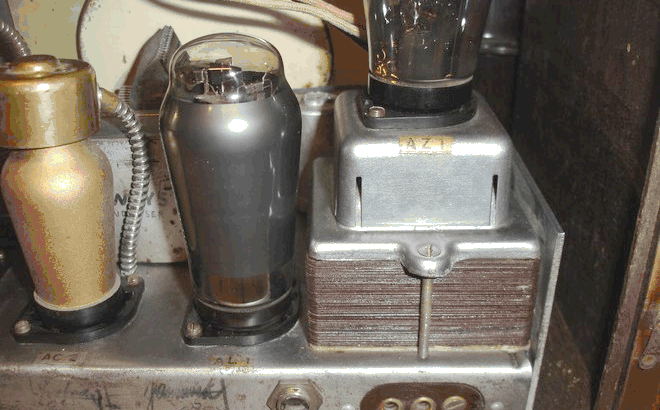

Trafo namontované, vinutia nie je ho vidno.
