Reklámrádióink összeépítése, Nosztalgia Rádió Hírújság, 2010/70

Pár hasznos ötlet a reklámrádió összeszereléséről:

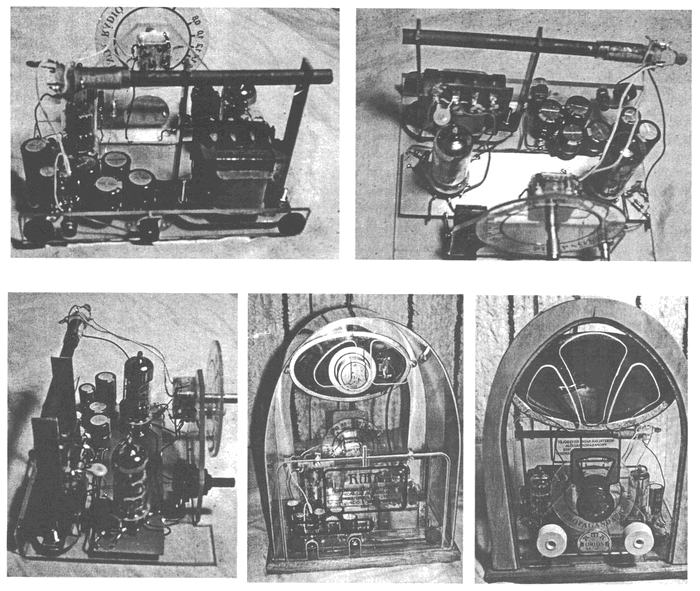

1. Érdemes a nyákra 2-3 szigetet készíteni /pl.: kaparással/ a táp feszültségek számára, akkor nem kell a levegőben dolgozni. Ezek jól láthatók a szerelő nyák sarkainál.
2. A forgókondenzátort a rács csatoló kondival kössük be /180pf/. A forgóra kössük a rezgőkör vezetékeit. A visszacsatolást a nyák egy szigetére kössük. A kimenőtrafó primerére kötött 1-10nf-os kondival mindenki beállíthatja magának a legmegfelelőbb hangszint.
3. Én egy lengyel magnóból kiszedett ovális hangszórót építettem be, érzékeny, jó a hangja, és a hangszóró kivágáshoz is illeszkedik. Akkor jó a készülék érzékenysége, ha a bemenő pentódánál, kb.: az 1/3-1/2 tápfeszénél gerjed be a cső. /visszacsatolás/ Ez a rezgőkör visszacsatoló tekercsének, 3-5 menetszámánál várható. A rezgőkör menetszáma akkor jó /függ a forgókondi kapacitásától/, ha a tekercs a ferrit szélén helyezkedik el, a visszacsatoló tekercs a ferrit szélén van. Ilyenkor a visszacsatolás szinte végig a teljes sávon egyenletes.
4. Kimenőtrafónak az 1,5-2kohm-os primer ellenállású a megfelelő.
5. Érdemes a szerelő plexi felhajlított végeire szivacs csíkot ragasztani, mert azok a hátlap felcsavarozásakor rögzítik a belső részt, ami így nem mozog a dobozban.
