Korhű kivitel
A drágább, légforgóval hangolt „szuper szelektív" készülékeket láda formájú „szivaros dobozokba" szerelték. Ezek a dobozok többször felbukkannak a börzéken, de el is készíthetjük, vagy elkészíttethetjük, a korhű látszatot a sötét pácolás, fényezés vagy politúrozás biztosítja. A detektoros vevők hangolásához nagyméretű, számskálával ellátott forgatógombokat használtak. Ezeken a számskála 1 80 fokban helyezkedett el. A forgatógombok a készülékdizájn fontos részét képezték. A légforgók alkalmazása csökkentette a veszteségeket, de egyben növelte a készülékek árát. A hazai készülékekben legtöbbször a Telefongyár „Y" forgóját alkalmazták.

A tekercsek pamut vagy selyemszigetelésű huzalból készültek, a doboz méretének megfelelően lapos kivitelben (kosárfenék, kosárfonót, mézsejt tekercseléssel) vagy nagy átmérőjű celluloid, bakelit, vagy papírhengerekre egysorosán tekercselve. A rezgőkört alkotó tekercs huzalvastagsága többnyire 0,5 mm volt, tekercselés közben több leágazást készítettek, ezeket banánhüvelyeken vezették ki. A tekercs rögzítésére megfelelt a kivezetések tartása.

A fejhallgató akkor használható detektoros készülékhez, ha a tekercseinek összes ellenállása 2 - 4000 ohm, a mágnes kellően erős, a membrán távolsága a mágnestől kicsi. A detektorok konstrukciója nem befolyásolja a vétel készséget, csak a galenit kristály szerkezete.

Elkészítési javaslat
A doboz belmérete: 255 x 160 x 135 mm, az előlap becsúsztatásához ó mm-es bemarás állt rendelkezésre, ezért 5 mm-es bakelitból 265 x 160 mm-es előlapot vágtam ki. A forgókondenzátorokat - a helytakarékosság érdekében -kissé ferdén érdemes szerelni, a 10 mm átmérőjű furatok távolságának meghatározásánál (105 mm) és a döntés mértékénél csak arra kell figyelni, hogy a forgórész ne ütközzék a másik forgó állórészébe! A szükséges 3 pár banánhüvelyt az előlap aljától 25 mm-re szereltem. Az előlap bekötését érdemes az alaplap felszerelése előtt elvégezni.
Kötőhuzalként négyzet keresztmetszetű ónozott rézhuzalt használtam, mert abban az időben az amatőr készülékeknél ez szokásos volt. Az alkatrészeket úgy képezték ki, hogy forrasztás nélkül, csavarozással lehessen megbízható kötéseket létrehozni, ehhez a négyszög keresztmetszet megfelelőbb volt.

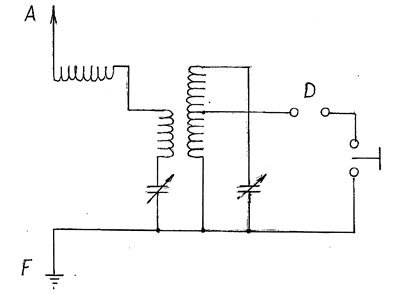

A 255 x 130 mm méretű alaplapot rétegelt lemezből készítettem, ezt két vinkli rögzíti az előlaphoz. Az alaplap tartja a tekercseket. A rezgőköri tekercs 50 mm átmérőjű műanyag hengeren egysoros tekercselésű, egyharmadnál leágazással, 0,5 mm zománc + selyemszigetelésű huzallal 120 menet. Más adatokkal is elkészíthető, csak az induktivitása 250 uH legyen! Az antennacsatoló lapos tekercselésű, 30 - 40 menetes, 0,4 mm zománc + pamutszigeteléssel a rezgőköri tekercs földelés felé eső oldalán. A hangolt antennatekercset 55 mm átmérőjű bakelizált papírhengerre készítettem az antennacsatolóval azonos huzalból. A tekercs hossza 68 mm, induktivitása 435 uH. A tekercseket oldott trolitullal itattam át. Az oldószer toluol, de nitrohigító is megfelel, ha legalább 50% toluolt tartalmaz. Ennek az anyagnak a használata azért előnyös, mert soha nem köt meg véglegesen, mindig fel lehet oldani.

Hogy minél kisebb legyen a két rezgőkör egymásra hatása, a két tekercset merőlegesen kellelhelyezni, az alaplapra réz csavarokkal és műanyag távtartókkal rögzíthetjük.

A készüléket Budapesten 20 méteres padlásantennával, kb. 10 méteres levezetéssel próbáltam. Nappal a Kossuth adót és az M4 nemzetiségi adásait lehet fogni. A maximumoknál a két forgó állása hasonló, nincs áthallás. A két egyesforgó használatának előnye, hogy nem kell az együttfutást beállítani, mint kettősforgó esetén. Aki nem akar a tű állításával bíbelődni, a detektor banánhüvelyeire hátulról beforraszt egy germánium diódát (OA 1160), előre bedug egy tetszőleges detektorszerkezetet. Mindenkinek jó kísérletezést kívánok.

Simoncsics László
