Tesla, 402U, Accord (Rádio)
Katalógy
Názov 402U
Model Accord
Výrobca Tesla
Výrobaod 1951 do 1952
TypRádio
Vlnové rozsahy DV, SV, KV
OsadenieUCH21 x 2, UBL21, EM11, UY1N
Zapojenie pätíc elektróniek
Skrinka Bakelit (VIC:V0D0M)
Servisný návod, Schéma

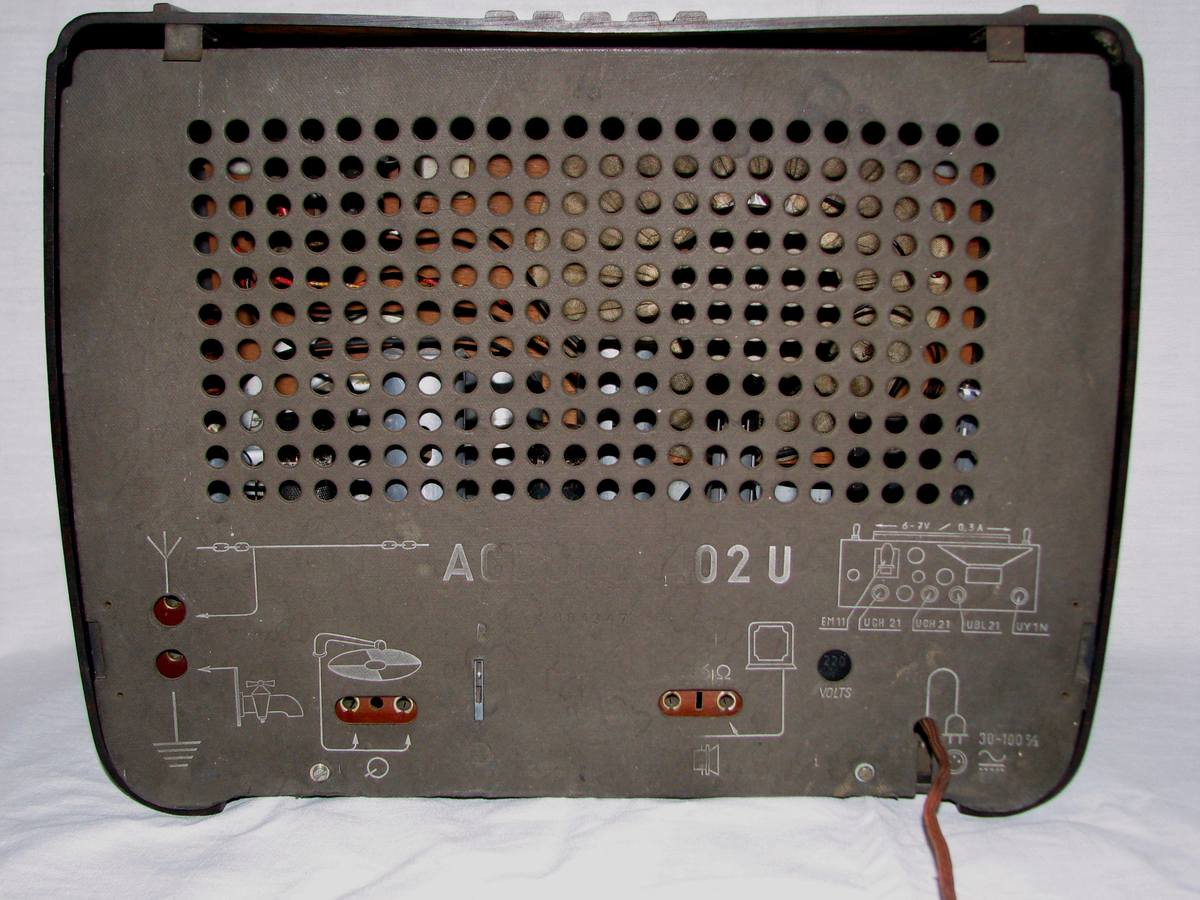

VariantyPrístroj na obrázku má štvorfarebnú stupnicu a na zadnej stene nápis Accord 2 = odlišné oproti Kottek. Na vývoz 402U-2, 402U-5, 402U-7 s upravenými rozsahmi.
Popis6-okruhový superhet (MF: 452kHz) na striedavý aj jednosmerný prúd. Bakelitová skrinka 360 x 273 x 157 mm, sklenená stupnica v metroch s menami staníc. Dynamický reproduktor 170 mm, magické oko, galvanicky oddelené zdierky pre gramofón a reproduktor. Výrobca: Tesla n.p. Praha Hloubětín
ReferenciaE.Kottek: Čs.rozhlasové a televízní prijímače I, SNTL, 1961
Foto: M.Krejčí ČR
Vytvorené: 21.7.2008
